Дизельные электростанции в шумозащитном кожухе
Предлагаем вашему вниманию стационарные дизель-генераторные установки, размещенные на раме с топливным баком, защищенные от атмосферных осадков шумозащитным кожухом «АБИН» капотного исполнения.
Дизельные электростанции в кожухе с зарубежными (Deutz, Doosan, Mitsubishi, MTU и др.) и отечественными (ЯМЗ, ММЗ) двигателями мощностью от 5 до 500 кВт, трехфазным напряжением и стандартной частотой 50 Гц подходят для широкого диапазона применений и отвечают высоким требованиям и тенденциям рынка.

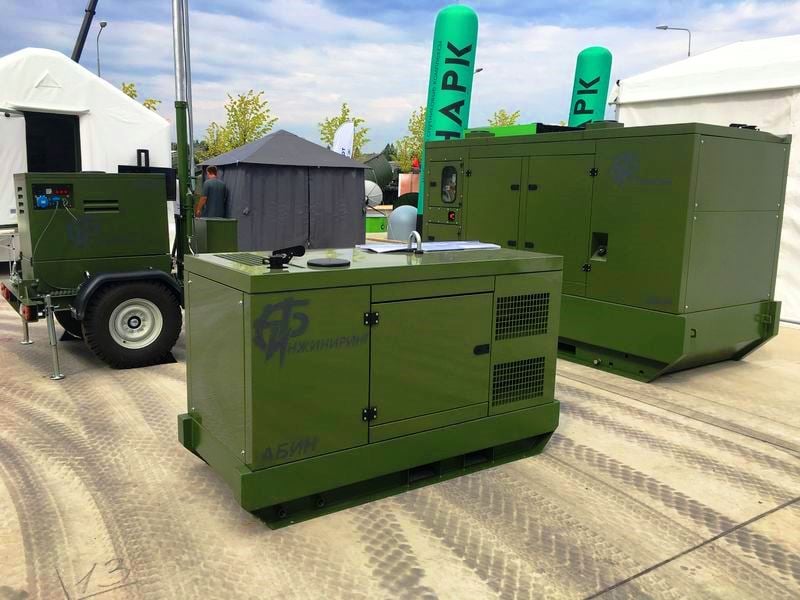

Электростанции в кожухе «АБИН»: Европейское качество российского производства
В 2015 году компания «Альфа Балт Инжиниринг» приступила к собственному производству дизельных электростанций в шумозащитных всепогодных корпусах серии «АБИН» на базе двигателей Yanmar, ЯМЗ, Deutz и MTU. Использование самых передовых технологий и современное оборудование производства позволило добиться исключительного эффекта шумоглушения и высочайшего качества продукции.
В конструктивном исполнении корпуса "АБИН" с педантичной точностью проработаны системы собственных нужд ДЭС — отвода выхлопных газов и вентиляции, произведен прочностной расчет и расчет центров масс. Современная технология шумоподавления с использованием специальных кассет шумоглушения, эффективных глушителей и новейших звукопоглощающих материалов позволили снизить уровень шума до 55-65 Дб.
Производственный цикл электростанций в шумозащитном корпусе на первом этапе аналогичен циклу производства дизельных генераторов открытого исполнения. Одновременно с первым этапом производится два вида операций:
В состав ДГУ входят следующие системы и оборудование:
- Кожух утепленный звукоизолированный;
- Электроагрегат;
- Система вентиляции;
- Система топливная;
- Система масляная;
- Система охлаждения;
- Система выпуска отработавших газов;
- Система запуска;

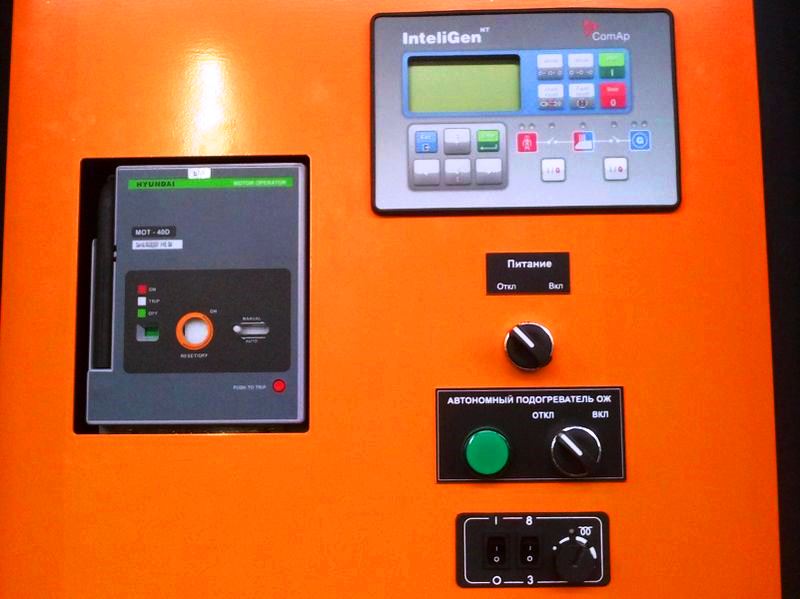

- Электротехническое оборудование.

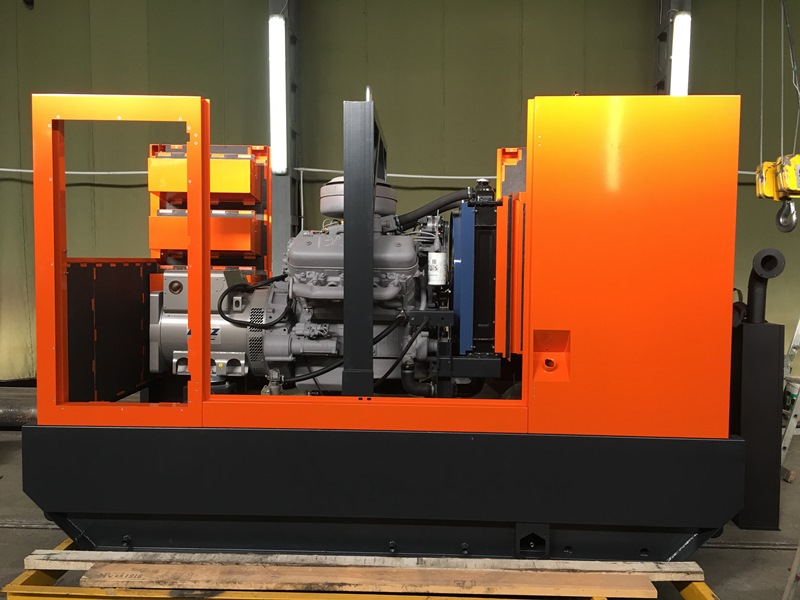

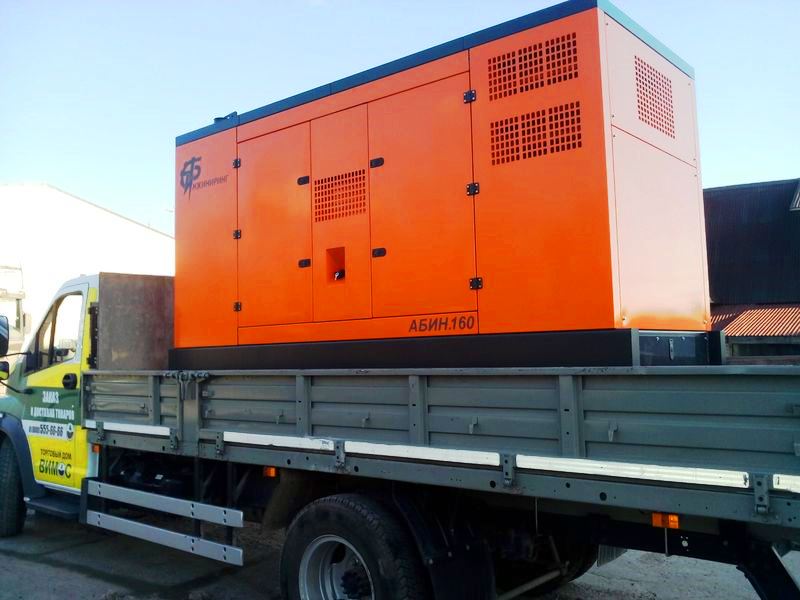

Кожух утепленный звукоизолированный
Все основное и вспомогательное оборудование смонтировано в утепленном кожухе специальной конструкции с заданными габаритными размерами. Кожух представляет собой конструкцию ограждающего типа, и состоит из:
- основания;
- силового пояса с петлей грузоподъемной;
- стеновых панелей, дверей и перегородки;
- крыши.
Утепление и звукоизоляция стеновых панелей, перегородки, дверей и крыши выполнены с помощью теплозвукоизоляционных негорючих материалов. Для подъема и перемещения кожуха используется грузоподъемная петля, закрепленная к силовому поясу, который крепиться к основанию.
В кожухе выполнены:
- технологические двери;
- окна вентиляционные;
- ЩУ;
- проем трубопровода газовыхлопного тракта;
- заливные горловины;
- опорные конструкции для установки и крепления оборудования;
- слив топлива из БТР;
- технологические сливы;
- проем для подключения подачи и «обратного» топлива.
- проем газовыхлопа ППД;

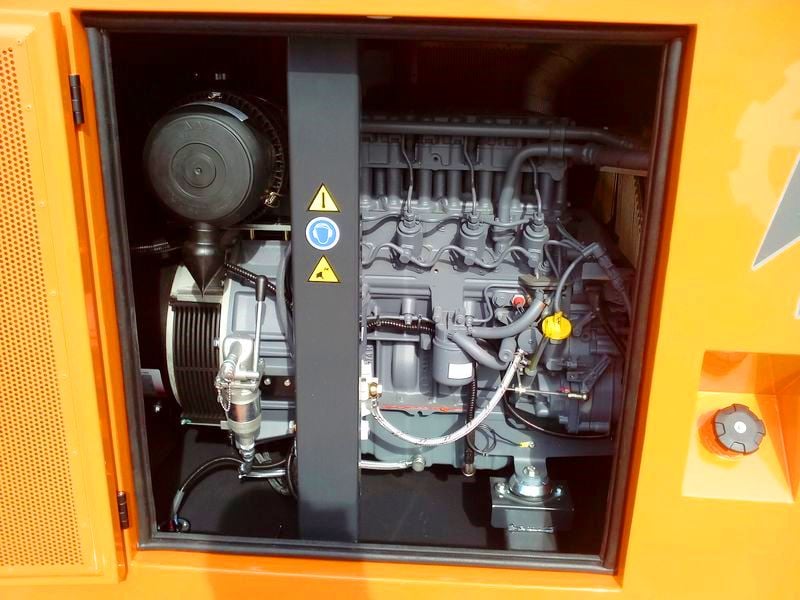

Электроагрегат
Электроагрегат является источником по производству электрической энергии и состоит из дизельного двигателя, генератора и блока охлаждения, установленными на основание. Панель управления электроагрегатом располагается на лицевой панели ЩУ. Электроагрегат также укомплектован ППД.
- Электростанции поставляются в комплекте с аккумуляторными батареями, заправленные охлаждающей жидкостью, маслом.
- Каждая единица продукции проверяется под нагрузкой.
- Электростанции оборудованы аналоговыми датчиками контроля давления масла, температуры охлаждающей жидкости, вольтметром, амперметром, счетчиком моточасов.
- Дизельные агрегаты оборудованы защитой по низкому давлению масла, высокой температуры охлаждающей жидкости, защитой генератора от перегрузки.
- Температурный диапазон гарантированной работы ДГУ от -40 до +400С.
- Имеется устройство, обеспечивающее защиту от превышения и падения частоты вращения генератора, перегрузке генератора по мощности.
9 кВт
11 кВА
10 кВт
12 кВА
Двигатель: Mitsubishi S3L2
Генератор: Mecc Alte ECP28-0S/4
11 кВт
14 кВА
12 кВт
15 кВА
Двигатель: Mitsubishi L3E
Генератор: Mecc Alte ECP28-0S/4
12 кВт
15 кВА
13 кВт
17 кВА
Двигатель: ММЗ Д-243
Генератор: Leroy-Somer LSA 40 S3
13 кВт
16 кВА
14 кВт
18 кВА
Двигатель: Mitsubishi S4L2
Генератор: Mecc Alte ECP28-S/4
12 кВт
15 кВА
13 кВт
17 кВА
Двигатель: Mitsubishi S4L2
Генератор: Mecc Alte ECP28-S/4
15 кВт
19 кВА
17 кВт
21 кВА
Двигатель: ММЗ Д-243
Генератор: Leroy-Somer LSA 40 M5
15 кВт
18 кВА
16 кВт
20 кВА
Двигатель: Mitsubishi S3L2-SDH
Генератор: Mecc Alte ECP28-S/4
16 кВт
20 кВА
18 кВт
22 кВА
Двигатель: Cummins X2.5G2
Генератор: Mecc Alte ЕСР28-М/4
16 кВт
20 кВА
18 кВт
22 кВА
Двигатель: Deutz F03M2011
Генератор: Mecc Alte ECP28-M/4
16 кВт
20 кВА
18 кВт
22 кВА
Двигатель: ММЗ Д-243
Генератор: Leroy-Somer LSA 40 M5
17 кВт
21 кВА
18 кВт
23 кВА
Двигатель: Mitsubishi S4Q2
Генератор: Mecc Alte ЕСР28-М/4
16 кВт
20 кВА
18 кВт
22 кВА
Двигатель: Mitsubishi S4Q2
Генератор: Mecc Alte ЕСР28-М/4
20 кВт
25 кВА
22 кВт
28 кВА
Двигатель: ММЗ Д-243
Генератор: Leroy-Somer LSA 42.3 VS2
18 кВт
23 кВА
20 кВт
25 кВА
Двигатель: ММЗ Д-243
Генератор: Leroy-Somer LSA 40 L7
18 кВт
23 кВА
20 кВт
25 кВА
Двигатель: Mitsubishi S4S
Генератор: Mecc Alte ЕСР28-VL/4
20 кВт
25 кВА
22 кВт
27 кВА
Двигатель: Mitsubishi S4L2-SDH
Генератор: Mecc Alte ЕСР28-VL/4
24 кВт
30 кВА
27 кВт
33 кВА
Двигатель: Cummins X3.3G1
Генератор: Mecc Alte ЕСР28-VL/4
24 кВт
30 кВА
27 кВт
33 кВА
Двигатель: Deutz F04M2011
Генератор: Mecc Alte ECP28-VL/4
25 кВт
31 кВА
28 кВт
34 кВА
Двигатель: ММЗ Д-243
Генератор: Leroy-Somer LSA 42.3 VS3
27 кВт
34 кВА
30 кВт
37 кВА
Двигатель: Mitsubishi S4S-DT
Генератор: Mecc Alte ЕСР28-VL/4
25 кВт
32 кВА
28 кВт
35 кВА
Двигатель: Mitsubishi S4S
Генератор: Mecc Alte ЕСР28-VL/4
32 кВт
40 кВА
36 кВт
44 кВА
Двигатель: Cummins S3.8G4
Генератор: Mecc Alte ЕСР32-3S/4
32 кВт
40 кВА
36 кВт
44 кВА
Двигатель: Deutz BF04M2011
Генератор: Mecc Alte ECP32-3S/4
36 кВт
45 кВА
40 кВт
50 кВА
Двигатель: Mitsubishi S6S 65SG
Генератор: Mecc Alte ECP32-1M/4
40 кВт
50 кВА
44 кВт
55 кВА
Двигатель: Cummins S3.8G6
Генератор: Mecc Alte ECP32-1M/4
40 кВт
50 кВА
44 кВт
55 кВА
Двигатель: Mitsubishi S4K
Генератор: Mecc Alte ECP32-1M/4
48 кВт
60 кВА
53 кВт
66 кВА
Двигатель: Cummins S3.8G7
Генератор: Mecc Alte ЕСР32-2M/4
48 кВт
60 кВА
53 кВт
66 кВА
Двигатель: Deutz BF04M2011C
Генератор: Mecc Alte ECP32-2M/4
48 кВт
60 кВА
53 кВт
66 кВА
Двигатель: Mitsubishi S6SDT65SG
Генератор: Mecc Alte ЕСР32-2M/4
52 кВт
65 кВА
57 кВт
71 кВА
Двигатель: Mitsubishi S4K-T
Генератор: Mecc Alte ЕСР32-2M/4
56 кВт
70 кВА
62 кВт
77 кВА
Двигатель: Mitsubishi S6K
Генератор: Mecc Alte ЕСР32-2M/4
68 кВт
85 кВА
75 кВт
94 кВА
Двигатель: Deutz BF04M2012C
Генератор: Mecc Alte ECP32-1S/4
76 кВт
95 кВА
84 кВт
105 кВА
Двигатель: Mitsubishi S6K-T
Генератор: Mecc Alte ЕСР32-1S/4
80 кВт
100 кВА
88 кВт
110 кВА
Двигатель: Cummins 6BTAA5.9G6
Генератор: Mecc Alte ЕСР34-2S/4
84 кВт
105 кВА
93 кВт
116 кВА
Двигатель: Deutz BF4M1013EC
Генератор: Mecc Alte ECP34-2S/4
80 кВт
100 кВА
88 кВт
110 кВА
Двигатель: Mitsubishi 6D16-TLE2D
Генератор: Mecc Alte ЕСР34-2S/4
104 кВт
130 кВА
115 кВт
143 кВА
Двигатель: Cummins 6BTAA5.9G6
Генератор: Mecc Alte ECP34-1L/4
100 кВт
125 кВА
110 кВт
138 кВА
Двигатель: Doosan D1146T
Генератор: Mecc Alte ECP34-1L/4
105 кВт
132 кВА
116 кВт
146 кВА
Двигатель: Deutz BF4M1013FC
Генератор: Mecc Alte ECP34-1L/4
100 кВт
125 кВА
110 кВт
138 кВА
Двигатель: Mitsubishi 6D16-TLE2DB
Генератор: Mecc Alte ECP34-1L/4
120 кВт
150 кВА
132 кВт
165 кВА
Двигатель: Cummins 6BTAA5.9G7
Генератор: Mecc Alte ЕСР34-2L/4
120 кВт
150 кВА
132 кВт
165 кВА
Двигатель: Deutz BF6M1013EC
Генератор: Mecc Alte ECP34-2L/4
156 кВт
195 кВА
172 кВт
215 кВА
Двигатель: Mitsubishi 6D24-TLE2B
Генератор: Mecc Alte ECO38-2S
160 кВт
200 кВА
176 кВт
220 кВА
Двигатель: Doosan P086TI
Генератор: Mecc Alte ECO38-2S
160 кВт
200 кВА
176 кВт
220 кВА
Двигатель: Deutz BF6M1013FC
Генератор: Mecc Alte ECO38-2S
167 кВт
209 кВА
184 кВт
230 кВА
Двигатель: Mitsubishi 6D24-TE2
Генератор: Mecc Alte ECO38-2S
182 кВт
227 кВА
200 кВт
250 кВА
Двигатель: Mitsubishi 6D24-TCE2
Генератор: Mecc Alte ECO38-1L
200 кВт
250 кВА
220 кВт
275 кВА
Двигатель: Cummins QSL9-G5
Генератор: Mecc Alte ECO38-1L
220 кВт
275 кВА
242 кВт
303 кВА
Двигатель: Doosan P126TI
Генератор: Mecc Alte ECO38-2L
190 кВт
238 кВА
209 кВт
262 кВА
Двигатель: Doosan DP086LA
Генератор: Mecc Alte ECO38-1L
218 кВт
273 кВА
240 кВт
300 кВА
Двигатель: Mitsubishi S6B-PTA
Генератор: Mecc Alte ECO38-2L
280 кВт
350 кВА
308 кВт
385 кВА
Двигатель: Cummins NTA855-G4
Генератор: Mecc Alte ECO38-2L
240 кВт
300 кВА
264 кВт
330 кВА
Двигатель: Cummins QSL9-G5
Генератор: Mecc Alte ECO38-2L
240 кВт
300 кВА
264 кВт
330 кВА
Двигатель: Doosan P126TI-II
Генератор: Mecc Alte ECO38-2L
250 кВт
313 кВА
275 кВт
345 кВА
Двигатель: Deutz BF6M1015C
Генератор: Mecc Alte ECO38-2L
280 кВт
350 кВА
308 кВт
385 кВА
Двигатель: Mitsubishi S6B3-E2PTAA
Генератор: Mecc Alte ECO38-2L
255 кВт
318 кВА
280 кВт
350 кВА
Двигатель: Mitsubishi S6B-PTA2
Генератор: Mecc Alte ECO38-2L
320 кВт
400 кВА
352 кВт
440 кВА
Двигатель: Doosan P158LE
Генератор: Mecc Alte ECO40-1S
305 кВт
381 кВА
336 кВт
420 кВА
Двигатель: Deutz BF6M1015CP
Генератор: Mecc Alte ECO40-1S
320 кВт
400 кВА
350 кВт
440 кВА
Двигатель: ЯМЗ-8503.10
Генератор: Leroy-Somer LSA 44.3 S4
320 кВт
400 кВА
352 кВт
440 кВА
Двигатель: Mitsubishi S6B3-PTA
Генератор: Mecc Alte ECO40-1S
360 кВт
450 кВА
396 кВт
495 кВА
Двигатель: Doosan DP158LC
Генератор: Mecc Alte ECO40-2S
350 кВт
438 кВА
385 кВт
482 кВА
Двигатель: Deutz BF8M1015C
Генератор: Mecc Alte ECO40-2S
375 кВт
468 кВА
412 кВт
515 кВА
Двигатель: Mitsubishi S6A3-PTA
Генератор: Mecc Alte ECO40-3S
360 кВт
450 кВА
396 кВт
495 кВА
Двигатель: Mitsubishi S6A3-E2PTAA
Генератор: Mecc Alte ECO40-2S
400 кВт
500 кВА
440 кВт
550 кВА
Двигатель: Cummins QSX15-G8
Генератор: Mecc Alte ECO40-3S
400 кВт
500 кВА
440 кВт
550 кВА
Двигатель: Doosan DP158LD
Генератор: Mecc Alte ECO40-3S
400 кВт
500 кВА
440 кВт
550 кВА
Двигатель: Deutz BF8M1015CP
Генератор: Mecc Alte ECO40-3S
422 кВт
527 кВА
464 кВт
580 кВА
Двигатель: Mitsubishi S6A3-PTAA
Генератор: Mecc Alte ECO40-3S
510 кВт
638 кВА
561 кВт
702 кВА
Двигатель: Doosan DP180LB
Генератор: Mecc Alte ECO40-2L
460 кВт
575 кВА
506 кВт
633 кВА
Двигатель: Doosan DP180LA
Генератор: Mecc Alte ECO40-1,5L
502 кВт
627 кВА
552 кВт
690 кВА
Двигатель: Mitsubishi S6R-PTA
Генератор: Mecc Alte ECO40-2L
600 кВт
750 кВА
660 кВт
825 кВА
Двигатель: Doosan DP222LC
Генератор: Mecc Alte ECO40-VL
550 кВт
688 кВА
605 кВт
757 кВА
Двигатель: Doosan DP222LB
Генератор: Mecc Alte ECO40-2L
620 кВт
775 кВА
682 кВт
853 кВА
Двигатель: Mitsubishi S12A2-PTA
Генератор: Mecc Alte ECO40-VL
600 кВт
750 кВА
660 кВт
825 кВА
Двигатель: Mitsubishi S6R2-PTAA
Генератор: Mecc Alte ECO40-VL
567 кВт
709 кВА
624 кВт
780 кВА
Двигатель: Mitsubishi S6R2-PTA
Генератор: Mecc Alte ECO40-2L
800 кВт
1000 кВА
880 кВт
1100 кВА
Двигатель: Mitsubishi S12H-PTA
Генератор: Mecc Alte ECO43-1LN/4 A
727 кВт
909 кВА
800 кВт
1000 кВА
Двигатель: Mitsubishi S12A2-PTA2-S
Генератор: Mecc Alte ECO43-2SN/4 A
732 кВт
915 кВА
805 кВт
1006 кВА
Двигатель: Mitsubishi S12A2-PTA2
Генератор: Mecc Alte ECO43-2SN/4 A
1184 кВт
1480 кВА
1302 кВт
1628 кВА
Двигатель: Mitsubishi S16R-PTA2
Генератор: Mecc Alte ECO46-2S/4 A
1222 кВт
1527 кВА
1344 кВт
1680 кВА
Двигатель: Mitsubishi S16R-PTA-S
Генератор: Mecc Alte ECO46-1S/4 A
1200 кВт
1500 кВА
1320 кВт
1650 кВА
Двигатель: Mitsubishi S12R-PTAW
Генератор: Mecc Alte ECO46-1S/4 A
1232 кВт
1540 кВА
1355 кВт
1694 кВА
Двигатель: Mitsubishi S12R-PTAA2
Генератор: Mecc Alte ECO46-1S/4 A
1240 кВт
1550 кВА
1364 кВт
1705 кВА
Двигатель: Mitsubishi S6U2-PTA
Генератор: Mecc Alte ECO46-1S/4 A
1164 кВт
1455 кВА
1280 кВт
1600 кВА
Двигатель: Mitsubishi S12R-PTA2-S
Генератор: Mecc Alte ECO43-VL/4 A
1152 кВт
1440 кВА
1267 кВт
1584 кВА
Двигатель: Mitsubishi S6U-PTA
Генератор: Mecc Alte ECO43-VL/4 A
1105 кВт
1382 кВА
1216 кВт
1520 кВА
Двигатель: Mitsubishi S12R-PTA2
Генератор: Mecc Alte ECO43-VL/4 A
1091 кВт
1364 кВА
1200 кВт
1500 кВА
Двигатель: Mitsubishi S12R-PTA-S
Генератор: Mecc Alte ECO43-VL/4 A
1000 кВт
1250 кВА
1100 кВт
1375 кВА
Двигатель: Mitsubishi S12R-PTA
Генератор: Mecc Alte ECO43-VL/4 A
920 кВт
1150 кВА
1012 кВт
1265 кВА
Двигатель: Mitsubishi S12R-PTA
Генератор: Mecc Alte ECO43-1LN/4 A
909 кВт
1136 кВА
1000 кВт
1250 кВА
Двигатель: Mitsubishi S12H-PTA-S
Генератор: Mecc Alte ECO43-1LN/4 A
1600 кВт
2000 кВА
1760 кВт
2200 кВА
Двигатель: Mitsubishi S16R-PTAA2
Генератор: Mecc Alte ECO46-1L/4 A
1615 кВт
2018 кВА
1776 кВт
2220 кВА
Двигатель: Mitsubishi S16R-PTA2-S
Генератор: Mecc Alte ECO46-1L/4 A
1480 кВт
1850 кВА
1628 кВт
2035 кВА
Двигатель: Mitsubishi S16R-PTA2
Генератор: Mecc Alte ECO46-1L/4 A
1520 кВт
1900 кВА
1672 кВт
2090 кВА
Двигатель: Mitsubishi S8U-PTA
Генератор: Mecc Alte ECO46-1L/4 A
1455 кВт
1818 кВА
1600 кВт
2000 кВА
Двигатель: Mitsubishi S16R-PTA-S
Генератор: Mecc Alte ECO46-2S/4 A
1395 кВт
1744 кВА
1534 кВт
1918 кВА
Двигатель: Mitsubishi S16R-PTA
Генератор: Mecc Alte ECO46-2S/4 A
2308 кВт
2885 кВА
2539 кВт
3174 кВА
Двигатель: Mitsubishi S12U-PTA
Генератор: Mecc Alte ECO46-1.5L/4 A
1830 кВт
2288 кВА
2013 кВт
2516 кВА
Двигатель: Mitsubishi S16R2-PTAW
Генератор: Mecc Alte ECO46-1.5L/4 A
Другое оборудование
Последние проекты
Дизельная электростанция в контейнере БКЭМ «НОРД-1650/0,4-УХЛ1» на проект «Реконструкция Южно-Бутовских очистных сооружений»
Смотреть проект
ДЭС контейнерного исполнения мощностью 200кВт для ПП 220кВ "Нагорный"
Смотреть проект
Дизельная электростанция БКЭМ «НОРД-300/0,4-ХЛ1» для объекта строительства в рамках проекта «ОБУСТРОЙСТВО САЛМАНОВСКОГО (УТРЕННЕГО) НЕФТЕГАЗОКОНДЕНСАТНОГО МЕСТОРОЖДЕНИЯ»
Смотреть проект
Остались вопросы?
Заполните форму или позвоните
по телефону 8 (800) 775-24-30
