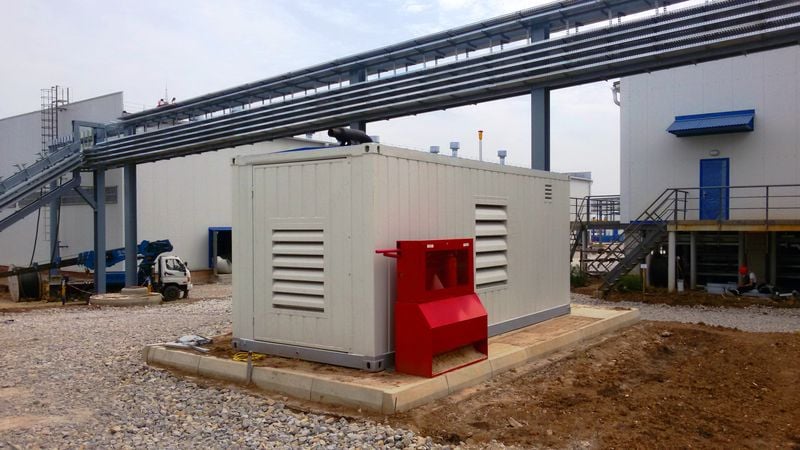

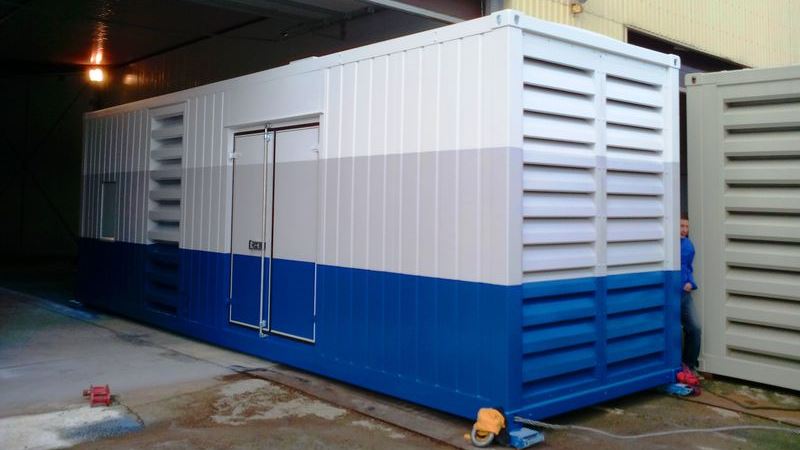

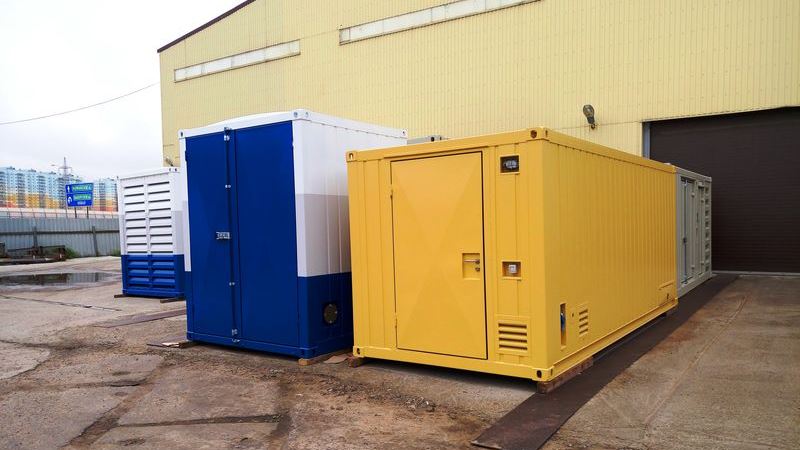

Дизельные электростанции в контейнере
Компания «Альфа Балт Инжиниринг» осуществляет высококлассное производство электростанций в блок-контейнерном исполнении номинальной мощностью от 10 до 3500 кВт и занимает лидирующие позиции по объему выпуска данной продукции по Санкт-Петербургу и области.
Блок-контейнерный энергетический модуль БКЭМ «НОРД» — это наше ноу-хау в сфере организации аварийного и резервного электроснабжения в условиях переменного климата — простое в монтаже, максимально безопасное и эффективное решение для большинства заказчиков.
Кроме самого дизельного агрегата контейнер может вмещать в себя щит автоматического ввода резерва для переключения нагрузки, дополнительный топливный бак для увеличения времени автономной работы, системы диспетчеризации для отслеживания параметров работы установки, дозаправки топлива, сигнализации и пожаротушения.
Электростанции в контейнере: семь бед — один ответ
В первую очередь, применение дизель-генераторных установок в утепленном металлическом контейнере обосновано отсутствием возможности обеспечить на объекте поставки соответствующих условий эксплуатации электростанции в менее защищенном исполнении (открытых, в кожухе). Даже при сверхактивном использовании в регионах с суровым климатом такое оборудование легко может служить в течение 25 и более лет.
Кроме того, максимальное функциональное оснащение блок-контейнера повышает надежность технологического оборудования и упрощает его обслуживание. Для комфортного перемещения и удобства работы персонала внутри контейнера выделяется много свободного пространства, предусмотрен свободный доступ ко всем основным системам, электрические розетки, обогрев и качественное освещение.
ДГУ в контейнерном исполнении позиционируется как аналог и лучшая замена стационарной дизельной электростанции большой мощности, размещенной в просторном, обогреваемом отдельно стоящем помещении, оснащенным комплексом систем безопасности и автоматизации.
Благодаря тщательному проектированию индивидуальных решений возможны любые варианты конфигурации контейнеров для электростанций, что позволяет оптимизировать и скомплектовать энергетический модуль точно под нужды заказчика. Вы сами определяете, при каких температурах планируется эксплуатировать электростанцию и какие опции должны быть включены в будущую энергоустановку.

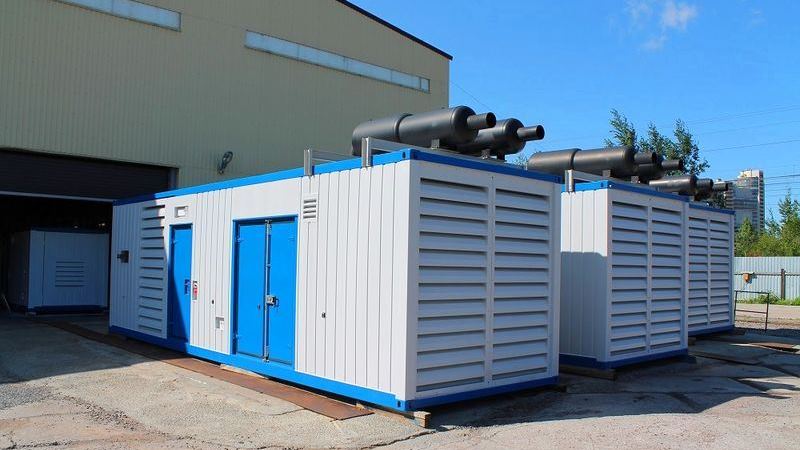

Дизель-генераторная установка контейнерного типа: ключевые преимущества
- Защита от влияния климатических факторов. Агрегаты и аппаратура дизель-генераторной установки в контейнере адаптированы к экстремальным температурам, защищены от дождей и ветра.
- Быстрая транспортировка и простой монтаж. Контейнерная ДГУ отгружаются любым видом грузового транспорта без специальных разрешений с использованием специальных транспортных фитингов. Для монтажа на объекте не требуется подготовка площадки и строительство индивидуального помещения — исключается большая статья расходов.
- Удобство обслуживания ДЭС. В контейнере достаточно места для беспрепятственного выполнения основных сервисных мероприятий и типовой диагностики оборудования.
- Гарантированный запуск и бесперебойная работа установки.
- Пониженный уровень шума. Шумопоглощающий материал утеплителя в простенках двойной обшивки корпуса гасит звуковые колебания включенной установки.
- Защита оборудования от механических повреждений. Дизель-генератор в блок контейнере находится под надежной защитой прочного цельносварного корпуса, что гарантирует полную безопасность внутренних агрегатов и систем при транспортировке.
- Организация мер пожарной безопасности. Моментальный запуск систем пожаротушения гарантирует устранение причин возникновения возгорания на линии.
- Антивандальная защита. Противовзломная фурнитура дверей и система сигнализации предотвратят любые попытки вандализма.
Этапы производства стальных контейнеров
- Заготовительный цех
⇓
- Крупноузловая сборка
⇓
- Мелкоузловая сборка
⇓
- Монтаж внутреннего утепления
⇓
- Монтаж внутренней обшивки
⇓
- Монтаж вентиляционной системы
⇓
- Монтаж системы отопления
⇓
- Сборка щита собственных нужд
⇓
- Монтаж электрооборудования
⇓
- Монтаж топливной системы
⇓
- Монтаж пожарно-охранной сигнализации
⇓
- Монтаж дизель-генераторной установки
⇓
- Монтаж выхлопной системы
⇓
- Монтаж системы шумоглушения
⇓
- Грунтование и окраска
⇓
- Пусконаладочные работы
Комплектация блок-контейнерных решений БКЭМ «НОРД»
- Цельносварной металлический всепогодный корпус;
- Теплоизоляция: металлические листы, минвата и сэндвич-панели из минеральной ваты, ;
- Технологические проемы: входная дверь, технологическая дверь, приточные жалюзи, выпускные жалюзи;
- Система приточно-вытяжной вентиляции: алюминиевые вентиляционные клапаны, оборудованные электроприводом с возвратной пружиной;
- Система отопления: электроконвектор, электровентилятор;
- Система пожарной безопасности: автоматическая установка охранно-пожарной сигнализации, автоматическая система пожаротушения, первичные средства пожаротушения (огнетушители по ГОСТ Р 51057), автоматическая установка охранно-пожарной сигнализации и пожаротушения, световая и звуковая сигнализация, углекислотный огнетушитель ОУ-5;
- Система выпуска отработавших газов: компенсаторы тепловых расширений выпускного тракта, газоход, глушитель с креплениями, трубы выхлопа;
- Топливная система: топливопроводная система ДГУ с фильтром сепаратором, расходный топливный бак (устанавливается в раму дизель-генераторной установки с аварийным датчиком);
- Дизель-генераторная установка (ДГУ): дизельный двигатель, генератор тока;
- Щит собственных нужд (ЩСН)
7 кВт
9 кВА
8 кВт
10 кВА
Двигатель: Perkins 403A-11G1
Генератор: Mecc Alte ECP28-0S/4
9 кВт
11 кВА
10 кВт
12 кВА
Двигатель: Mitsubishi S3L2
Генератор: Mecc Alte ECP28-0S/4
10 кВт
13 кВА
11 кВт
15 кВА
Двигатель: Perkins 403A-15G1
Генератор: Mecc Alte ECP28-0S/4
12 кВт
15 кВА
14 кВт
17 кВА
Двигатель: Perkins 403A-15G2
Генератор: Mecc Alte ECP28-S/4
16 кВт
20 кВА
18 кВт
22 кВА
Двигатель: Deutz F03M2011
Генератор: Mecc Alte ECP28-M/4
16 кВт
20 кВА
18 кВт
22 кВА
Двигатель: Cummins X2.5G2
Генератор: Mecc Alte ЕСР28-М/4
16 кВт
20 кВА
18 кВт
22 кВА
Двигатель: Perkins 404A-22G1
Генератор: Mecc Alte ЕСР28-М/4
24 кВт
30 кВА
27 кВт
33 кВА
Двигатель: Deutz F04M2011
Генератор: Mecc Alte ECP28-VL/4
24 кВт
30 кВА
27 кВт
33 кВА
Двигатель: Cummins X3.3G1
Генератор: Mecc Alte ЕСР28-VL/4
24 кВт
30 кВА
27 кВт
33 кВА
Двигатель: Perkins 1103A-33G
Генератор: Mecc Alte ЕСР28-VL/4
27 кВт
34 кВА
30 кВт
37 кВА
Двигатель: Mitsubishi S4S-DT
Генератор: Mecc Alte ЕСР28-VL/4
25 кВт
32 кВА
28 кВт
35 кВА
Двигатель: Mitsubishi S4S
Генератор: Mecc Alte ЕСР28-VL/4
32 кВт
40 кВА
36 кВт
44 кВА
Двигатель: Deutz BF04M2011
Генератор: Mecc Alte ECP32-3S/4
32 кВт
40 кВА
36 кВт
44 кВА
Двигатель: Cummins S3.8G4
Генератор: Mecc Alte ЕСР32-3S/4
36 кВт
45 кВА
40 кВт
50 кВА
Двигатель: Perkins 1103A-33TG1
Генератор: Mecc Alte ECP32-1M/4
36 кВт
45 кВА
40 кВт
50 кВА
Двигатель: Mitsubishi S6S 65SG
Генератор: Mecc Alte ECP32-1M/4
40 кВт
50 кВА
44 кВт
55 кВА
Двигатель: Cummins S3.8G6
Генератор: Mecc Alte ECP32-1M/4
40 кВт
50 кВА
44 кВт
55 кВА
Двигатель: Mitsubishi S4K
Генератор: Mecc Alte ECP32-1M/4
48 кВт
60 кВА
53 кВт
66 кВА
Двигатель: Deutz BF04M2011C
Генератор: Mecc Alte ECP32-2M/4
48 кВт
60 кВА
53 кВт
66 кВА
Двигатель: Cummins S3.8G7
Генератор: Mecc Alte ЕСР32-2M/4
48 кВт
60 кВА
53 кВт
66 кВА
Двигатель: Perkins 1103A-33TG2
Генератор: Mecc Alte ЕСР32-2M/4
52 кВт
65 кВА
57 кВт
71 кВА
Двигатель: Mitsubishi S4K-T
Генератор: Mecc Alte ЕСР32-2M/4
48 кВт
60 кВА
53 кВт
66 кВА
Двигатель: Mitsubishi S6SDT65SG
Генератор: Mecc Alte ЕСР32-2M/4
64 кВт
80 кВА
71 кВт
88 кВА
Двигатель: Volvo TAD531GE
Генератор: Mecc Alte ЕСР32-1S/4
64 кВт
80 кВА
71 кВт
88 кВА
Двигатель: Perkins 1104A-44TG2
Генератор: Mecc Alte ЕСР32-1S/4
56 кВт
70 кВА
62 кВт
77 кВА
Двигатель: Mitsubishi S6K
Генератор: Mecc Alte ЕСР32-2M/4
68 кВт
85 кВА
75 кВт
94 кВА
Двигатель: Deutz BF04M2012C
Генератор: Mecc Alte ECP32-1S/4
76 кВт
95 кВА
84 кВт
105 кВА
Двигатель: Mitsubishi S6K-T
Генератор: Mecc Alte ЕСР32-1S/4
84 кВт
105 кВА
93 кВт
116 кВА
Двигатель: Deutz BF4M1013EC
Генератор: Mecc Alte ECP34-2S/4
80 кВт
100 кВА
88 кВт
110 кВА
Двигатель: Cummins 6BTAA5.9G6
Генератор: Mecc Alte ЕСР34-2S/4
80 кВт
100 кВА
88 кВт
110 кВА
Двигатель: Volvo TAD531GE
Генератор: Mecc Alte ЕСР34-2S/4
80 кВт
100 кВА
88 кВт
110 кВА
Двигатель: Perkins 1104C-44TAG2
Генератор: Mecc Alte ЕСР34-2S/4
80 кВт
100 кВА
88 кВт
110 кВА
Двигатель: Mitsubishi 6D16-TLE2D
Генератор: Mecc Alte ЕСР34-2S/4
104 кВт
130 кВА
115 кВт
143 кВА
Двигатель: Iveco NEF67TM2A
Генератор: Mecc Alte ЕСР34-1L/4
100 кВт
125 кВА
110 кВт
138 кВА
Двигатель: Doosan D1146T
Генератор: Mecc Alte ECP34-1L/4
105 кВт
132 кВА
116 кВт
146 кВА
Двигатель: Deutz BF4M1013FC
Генератор: Mecc Alte ECP34-1L/4
104 кВт
130 кВА
115 кВт
143 кВА
Двигатель: Cummins 6BTAA5.9G6
Генератор: Mecc Alte ECP34-1L/4
104 кВт
130 кВА
115 кВт
143 кВА
Двигатель: Volvo TAD532GE
Генератор: Mecc Alte ЕСР34-1L/4
108 кВт
135 кВА
119 кВт
149 кВА
Двигатель: Perkins 1106A70TG1
Генератор: Mecc Alte ЕСР34-1L/4
120 кВт
150 кВА
132 кВт
165 кВА
Двигатель: Deutz BF6M1013EC
Генератор: Mecc Alte ECP34-2L/4
120 кВт
150 кВА
132 кВт
165 кВА
Двигатель: Cummins 6BTAA5.9G7
Генератор: Mecc Alte ЕСР34-2L/4
120 кВт
150 кВА
132 кВт
165 кВА
Двигатель: Volvo TAD731GE
Генератор: Mecc Alte ЕСР34-2L/4
120 кВт
150 кВА
132 кВт
165 кВА
Двигатель: Perkins 1106A-70TAG2
Генератор: Mecc Alte ЕСР34-2L/4
144 кВт
180 кВА
159 кВт
198 кВА
Двигатель: Volvo TAD732GE
Генератор: Mecc Alte ECO38-2S
144 кВт
180 кВА
159 кВт
198 кВА
Двигатель: Perkins 1106A-70TAG3
Генератор: Mecc Alte ECO38-2S
160 кВт
200 кВА
176 кВт
220 кВА
Двигатель: Doosan P086TI
Генератор: Mecc Alte ECO38-2S
160 кВт
200 кВА
176 кВт
220 кВА
Двигатель: Deutz BF6M1013FC
Генератор: Mecc Alte ECO38-2S
160 кВт
200 кВА
176 кВт
220 кВА
Двигатель: Volvo TAD733GE
Генератор: Mecc Alte ECO38-2S
160 кВт
200 кВА
176 кВт
220 кВА
Двигатель: Perkins 1106A-70TAG4
Генератор: Mecc Alte ECO38-2S
220 кВт
275 кВА
242 кВт
303 кВА
Двигатель: Doosan P126TI
Генератор: Mecc Alte ECO38-2L
190 кВт
238 кВА
209 кВт
262 кВА
Двигатель: Doosan DP086LA
Генератор: Mecc Alte ECO38-1L
200 кВт
250 кВА
220 кВт
275 кВА
Двигатель: Cummins QSL9-G5
Генератор: Mecc Alte ECO38-1L
200 кВт
250 кВА
220 кВт
275 кВА
Двигатель: Volvo TAD734GE
Генератор: Mecc Alte ECO38-2L
220 кВт
275 кВА
242 кВт
303 кВА
Двигатель: Perkins 1506A-E88TAG3
Генератор: Mecc Alte ECO38-2L
200 кВт
250 кВА
220 кВт
275 кВА
Двигатель: Perkins 1506A-E88TAG3
Генератор: Mecc Alte ECO38-1L
240 кВт
300 кВА
264 кВт
330 кВА
Двигатель: Doosan P126TI-II
Генератор: Mecc Alte ECO38-2L
250 кВт
313 кВА
275 кВт
345 кВА
Двигатель: Deutz BF6M1015C
Генератор: Mecc Alte ECO38-2L
280 кВт
350 кВА
308 кВт
385 кВА
Двигатель: Cummins NTA855-G4
Генератор: Mecc Alte ECO38-2L
240 кВт
300 кВА
264 кВт
330 кВА
Двигатель: Cummins QSL9-G5
Генератор: Mecc Alte ECO38-2L
280 кВт
350 кВА
308 кВт
385 кВА
Двигатель: Volvo TAD1342GE
Генератор: Mecc Alte ECO38-2L
240 кВт
300 кВА
264 кВт
330 кВА
Двигатель: Volvo TAD1341GE
Генератор: Mecc Alte ECO38-2L
280 кВт
350 кВА
308 кВт
385 кВА
Двигатель: Perkins 2206C-E13TAG2
Генератор: Mecc Alte ECO38-2L
240 кВт
300 кВА
264 кВт
330 кВА
Двигатель: Perkins 1506A-E88TAG5
Генератор: Mecc Alte ECO38-2L
280 кВт
350 кВА
308 кВт
385 кВА
Двигатель: Mitsubishi S6B3-E2PTAA
Генератор: Mecc Alte ECO38-2L
255 кВт
318 кВА
280 кВт
350 кВА
Двигатель: Mitsubishi S6B-PTA2
Генератор: Mecc Alte ECO38-2L
320 кВт
400 кВА
352 кВт
440 кВА
Двигатель: Doosan P158LE
Генератор: Mecc Alte ECO40-1S
305 кВт
381 кВА
336 кВт
420 кВА
Двигатель: Deutz BF6M1015CP
Генератор: Mecc Alte ECO40-1S
320 кВт
400 кВА
352 кВт
440 кВА
Двигатель: Volvo TAD1344GE
Генератор: Mecc Alte ECO40-1S
300 кВт
375 кВА
330 кВт
413 кВА
Двигатель: Volvo TAD1343GE
Генератор: Mecc Alte ECO40-1S
320 кВт
400 кВА
352 кВт
440 кВА
Двигатель: Perkins 2206A-E13TAG3
Генератор: Mecc Alte ECO40-1S
320 кВт
400 кВА
352 кВт
440 кВА
Двигатель: Mitsubishi S6B3-PTA
Генератор: Mecc Alte ECO40-1S
360 кВт
450 кВА
396 кВт
495 кВА
Двигатель: Doosan DP158LC
Генератор: Mecc Alte ECO40-2S
350 кВт
438 кВА
385 кВт
482 кВА
Двигатель: Deutz BF8M1015C
Генератор: Mecc Alte ECO40-2S
360 кВт
450 кВА
396 кВт
495 кВА
Двигатель: Volvo TAD1345GE
Генератор: Mecc Alte ECO40-2S
360 кВт
450 кВА
396 кВт
495 кВА
Двигатель: Perkins 2506A-E15TAG1
Генератор: Mecc Alte ECO40-2S
375 кВт
468 кВА
412 кВт
515 кВА
Двигатель: Mitsubishi S6A3-PTA
Генератор: Mecc Alte ECO40-3S
360 кВт
450 кВА
396 кВт
495 кВА
Двигатель: Mitsubishi S6A3-E2PTAA
Генератор: Mecc Alte ECO40-2S
400 кВт
500 кВА
440 кВт
550 кВА
Двигатель: Doosan DP158LD
Генератор: Mecc Alte ECO40-3S
400 кВт
500 кВА
440 кВт
550 кВА
Двигатель: Deutz BF8M1015CP
Генератор: Mecc Alte ECO40-3S
400 кВт
500 кВА
440 кВт
550 кВА
Двигатель: Cummins QSX15-G8
Генератор: Mecc Alte ECO40-3S
400 кВт
500 кВА
440 кВт
550 кВА
Двигатель: Volvo TAD1641GE
Генератор: Mecc Alte ECO40-3S
422 кВт
527 кВА
464 кВт
580 кВА
Двигатель: Mitsubishi S6A3-PTAA
Генератор: Mecc Alte ECO40-3S
510 кВт
638 кВА
561 кВт
702 кВА
Двигатель: Doosan DP180LB
Генератор: Mecc Alte ECO40-2L
460 кВт
575 кВА
506 кВт
633 кВА
Двигатель: Doosan DP180LA
Генератор: Mecc Alte ECO40-1,5L
504 кВт
630 кВА
555 кВт
693 кВА
Двигатель: Volvo TWD1643GE
Генератор: Mecc Alte ECO40-2L
474 кВт
592 кВА
522 кВт
652 кВА
Двигатель: Volvo TAD1642GE
Генератор: Mecc Alte ECO40-1,5L
520 кВт
650 кВА
572 кВт
715 кВА
Двигатель: Perkins 2806A-E18TAG2
Генератор: Mecc Alte ECO40-2L
480 кВт
600 кВА
528 кВт
660 кВА
Двигатель: Perkins 2806A-E18TAG1A
Генератор: Mecc Alte ECO40-1,5L
502 кВт
627 кВА
552 кВт
690 кВА
Двигатель: Mitsubishi S6R-PTA
Генератор: Mecc Alte ECO40-2L
600 кВт
750 кВА
660 кВт
825 кВА
Двигатель: Doosan DP222LC
Генератор: Mecc Alte ECO40-VL
550 кВт
688 кВА
605 кВт
757 кВА
Двигатель: Doosan DP222LB
Генератор: Mecc Alte ECO40-2L
620 кВт
775 кВА
682 кВт
853 кВА
Двигатель: Mitsubishi S12A2-PTA
Генератор: Mecc Alte ECO40-VL
600 кВт
750 кВА
660 кВт
825 кВА
Двигатель: Mitsubishi S6R2-PTAA
Генератор: Mecc Alte ECO40-VL
567 кВт
709 кВА
624 кВт
780 кВА
Двигатель: Mitsubishi S6R2-PTA
Генератор: Mecc Alte ECO40-2L
800 кВт
1000 кВА
880 кВт
1100 кВА
Двигатель: Mitsubishi S12H-PTA
Генератор: Mecc Alte ECO43-1LN/4 A
732 кВт
915 кВА
805 кВт
1006 кВА
Двигатель: Mitsubishi S12A2-PTA2
Генератор: Mecc Alte ECO43-2SN/4 A
727 кВт
909 кВА
800 кВт
1000 кВА
Двигатель: Mitsubishi S12A2-PTA2-S
Генератор: Mecc Alte ECO43-2SN/4 A
920 кВт
1150 кВА
1012 кВт
1265 кВА
Двигатель: Mitsubishi S12R-PTA
Генератор: Mecc Alte ECO43-1LN/4 A
909 кВт
1136 кВА
1000 кВт
1250 кВА
Двигатель: Mitsubishi S12H-PTA-S
Генератор: Mecc Alte ECO43-1LN/4 A
2308 кВт
2885 кВА
2539 кВт
3174 кВА
Двигатель: Mitsubishi S12U-PTA
Генератор: Mecc Alte ECO46-1.5L/4 A
Другое оборудование
Последние проекты
Дизельная электростанция БКЭМ "НОРД 800/0,4-ХЛ1" на проект "Обустройство Салмановского (Утреннего) нефтегазоконденсатного месторождения"
Смотреть проект
Дизель-генераторная установка 320кВт в шумозащитном кожухе АБИН для строительной организации
Смотреть проект
Дизельная электростанция БКЭМ «НОРД-1000/0,4-У1» на ПС "Ломоносовская"
Смотреть проект
Остались вопросы?
Заполните форму или позвоните
по телефону 8 (800) 775-24-30
