Дизельная автоматизированная электростанция БКЭМ «НОРД 1100/0,4-УХЛ1» для ПС "Ногинск"

Заказчик: Россети ФСК ЕЭС
Объект поставки: г. Ногинск
Год поставки: 2016
Отрасль: Электроэнергетика
Суммарная мощность оборудования: 1100 кВт
Запросить аналогичный проект
Запросить аналогичный проект
Состав работ

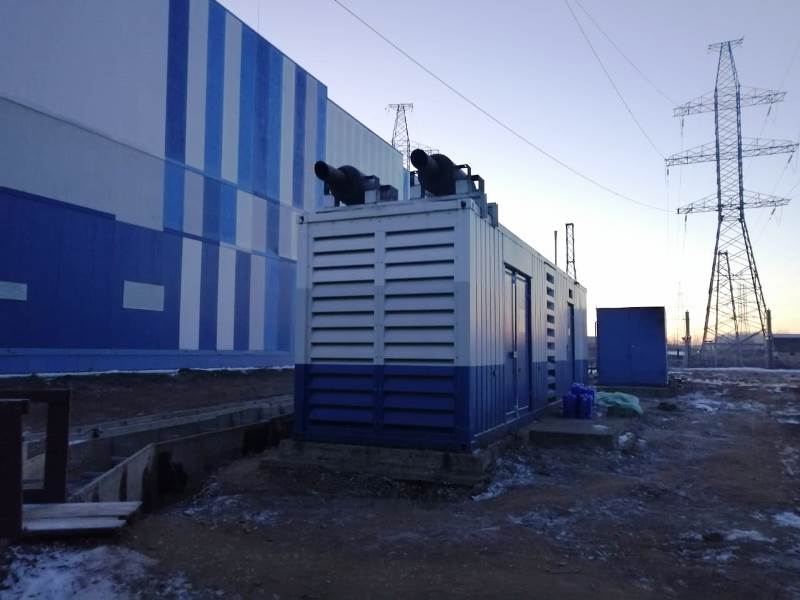

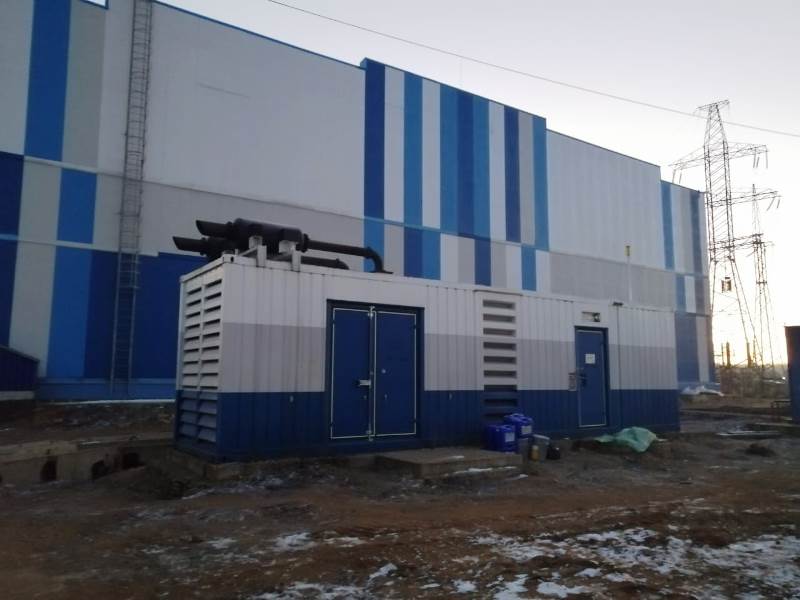

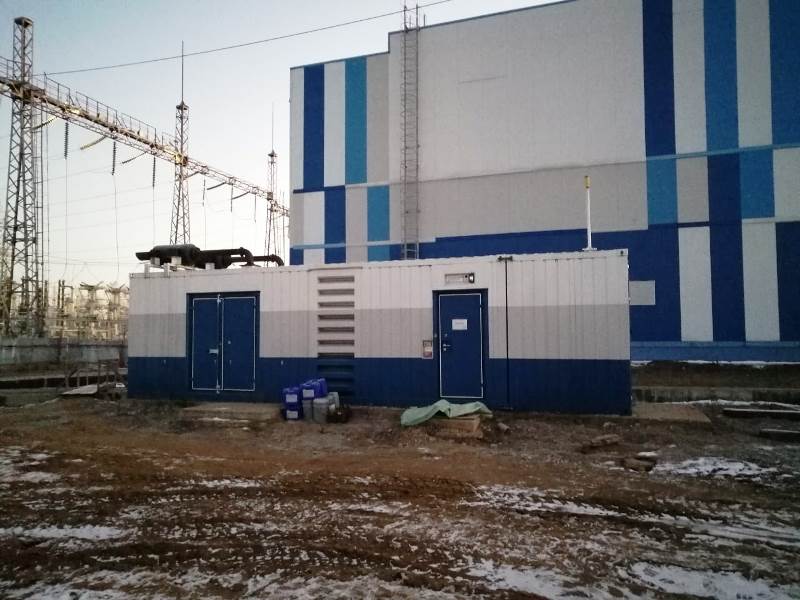

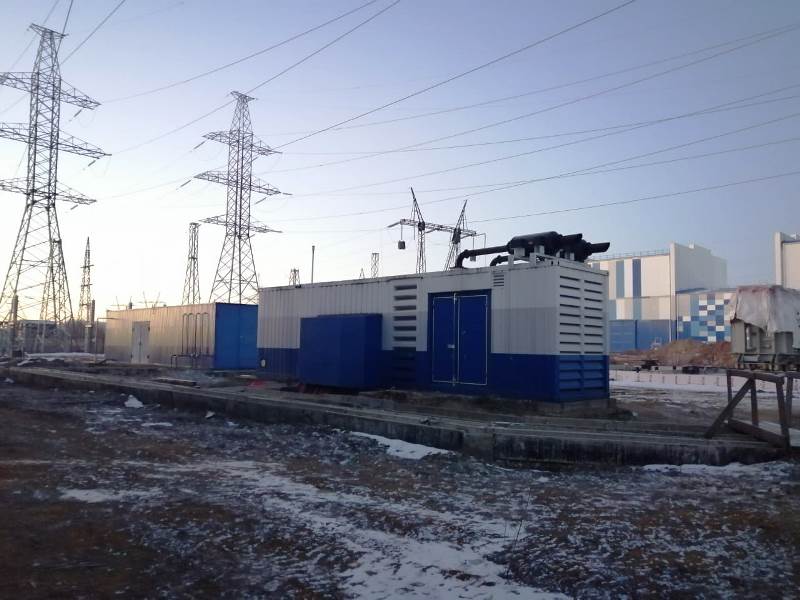

В 2016 году компания «Альфа Балт Инжиниринг» завершила производство и осуществила отгрузку дизельной автоматизированной электростанции БКЭМ «НОРД 1100/0,4-УХЛ1» установленной мощностью 1000 кВА (800 кВт), максимальной мощностью 1100 кВА (880 кВт), напряжением 0,4 кВ в состоянии максимальной готовности к использованию на новый объект компании ПАО «ФСК ЕЭС» — ПС "Ногинск".

Характеристики электростанции:

Электростанция изготовлена в климатическом исполнении УХЛ, категория размещения I в соответствии с ГОСТ 15150-69 и предназначена для эксплуатации при следующих значениях внешних воздействующих факторов:

  • температура окружающего воздуха: от минус 45°С до плюс 40°С;

  • относительная влажность воздуха при температуре плюс 25°С:  до 98%;

  • запыленность воздуха: до 0,5 г/м3;

  • воздействие атмосферных осадков: дождь, иней, снег, роса и т.д.

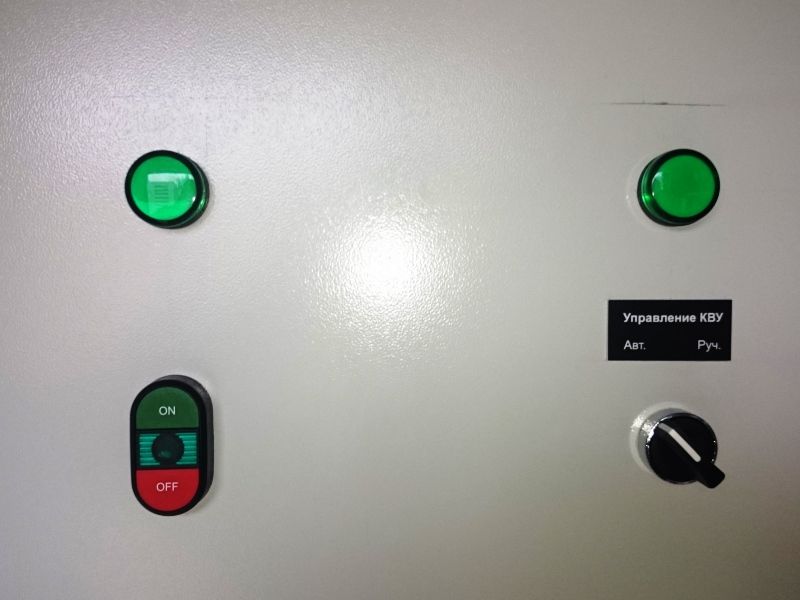

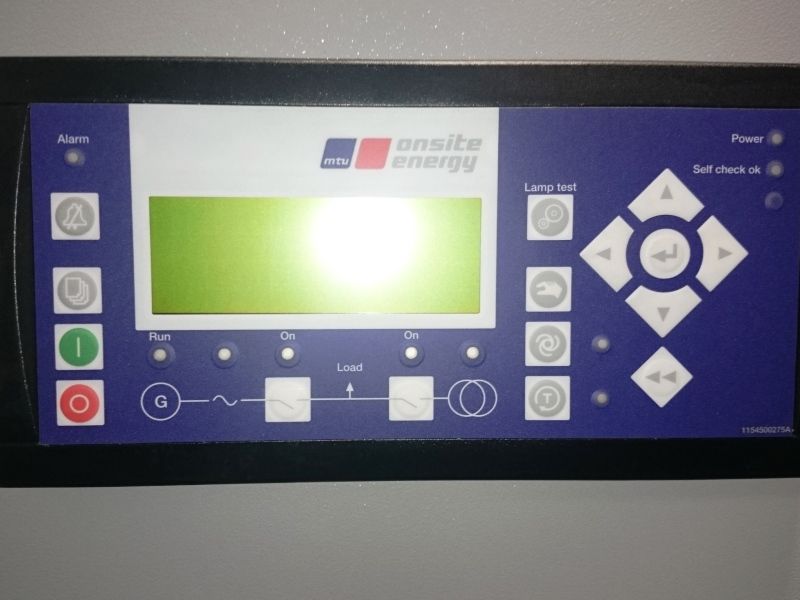

Тип панели управления — ДГУ DEIF AGC-4

Модель дизельного двигателя — MTU 16V 2000 G86F

Модель генератора — Leroy Somer LSA50.2M6


В состав БКЭМ «НОРД 1100/0,4-УХЛ1» входят следующие системы и оборудование:

  1. Блок-контейнер утепленный - 2шт;

  2. Дизель-генераторная установка;

  3. Система вентиляции, отопления;

  4. Система топливная;

  5. Система масляная;

  6. Система охлаждения;

  7. Система выпуска отработавших газов;

  8. Система запуска;

  9. Система освещения;

  10. Электротехническое оборудование;

  11. Система автоматического пожаротушения и охранной сигнализации.

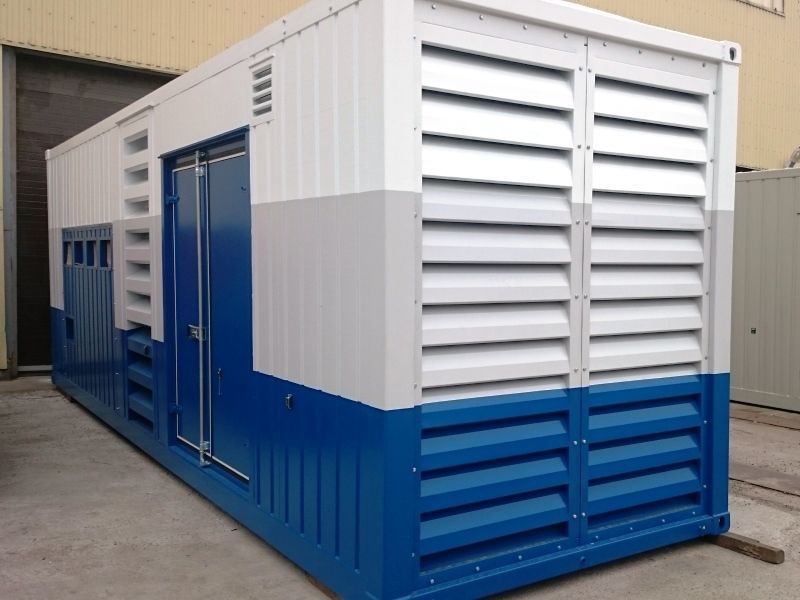

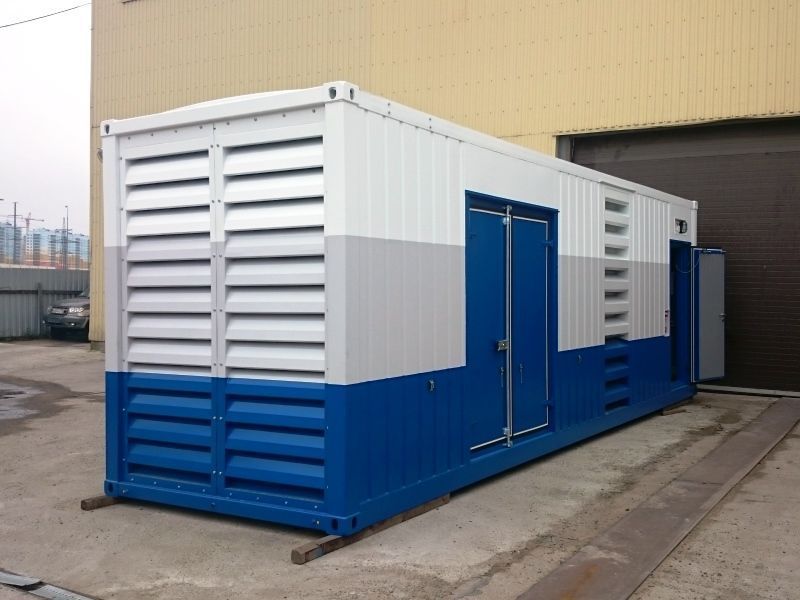

Все основное и вспомогательное оборудование смонтировано в двух утепленных блок-контейнерах специальной конструкции, устанавливаемых вплотную торцевыми стенками на объекте ввода в эксплуатацию. Основной несущий корпус блок-контейнера ДГУ изготовлен в габаритах 9000х2438х3125 мм, блок-контейнера дополнительного топливного бака в габаритах 2200х2438х3125.


Блок-контейнеры представляет собой несущую конструкцию ограждающего типа. Утепление выполнено с помощью негорючих теплоизоляционных материалов, внутренняя обшивка – оцинкованный окрашенный перфорированный стальной лист, пол – рифленый стальной лист.


Наружная окраска блок-модуля выполнена двухкомпонентной эмалью «TIKKURILA» Temadur 20, цвета в соответствии с таблицей RAL: 5010, 7047, 9003.

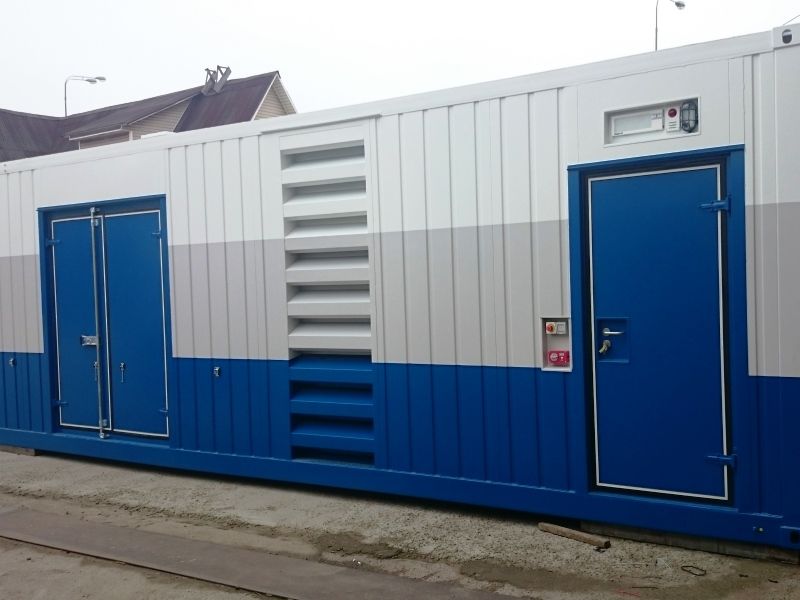

В корпус блок-контейнера ДГУ встроены:

  • входная дверь;

  • проемы воздушных клапанов (приточных и выпускного), вытяжного вентилятора;

  • монтажный проем для монтажа/демонтажа ДГУ;

  • технологические ворота;

  • фундаменты и опорные конструкции для установки и крепления оборудования;

  • проемы прохода силовых и контрольных кабелей, вывода шин;

  • проемы прохода трубопроводов топливной системы;

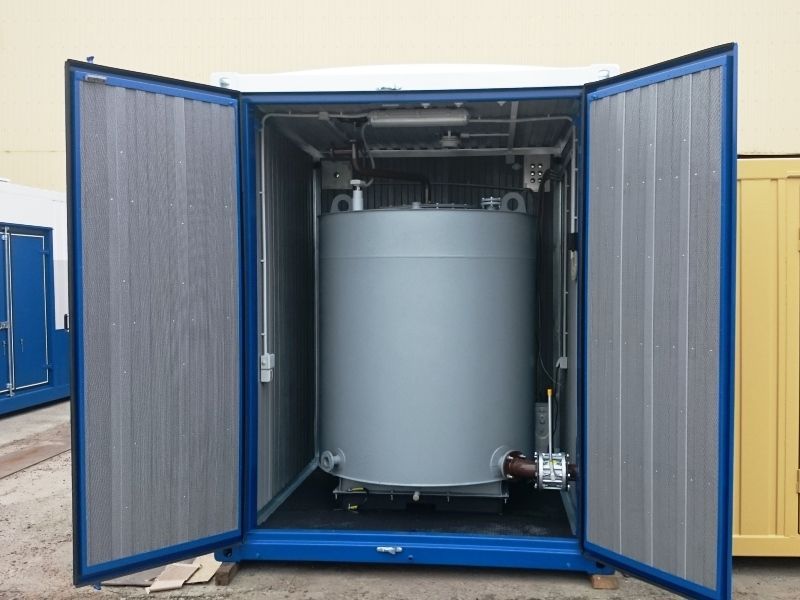

В корпус блок-контейнера дополнительного топливного бака встроены:

  • технологические ворота;

  • фундамент для установки и крепления дополнительного топливного бака;

  • проемы прохода силовых и контрольных кабелей;

  • проемы прохода трубопроводов топливной системы
