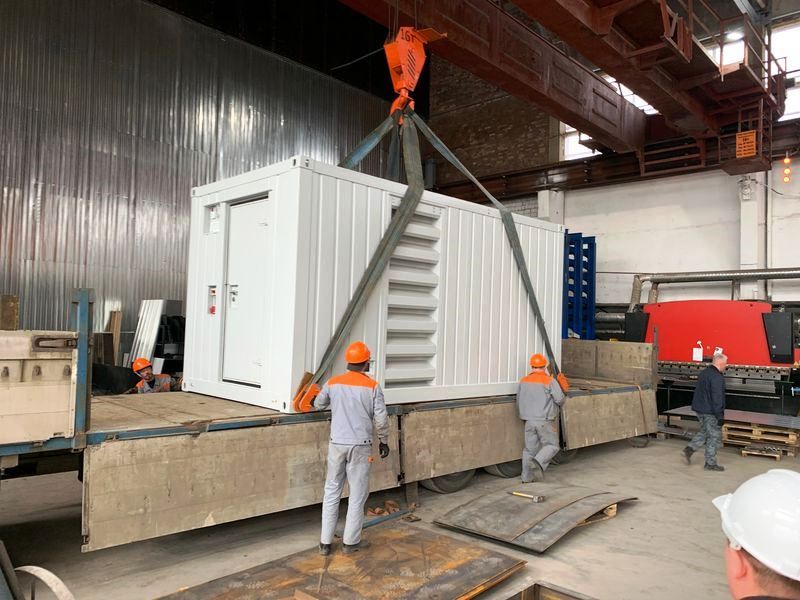

Отгрузка дизельной электростанции 250 кВА в блок-контейнере на «Мосводоканал»

Заказчик: ООО «Геострой»
Объект поставки: г. Москва
Год поставки: 2019
Отрасль: Строительство и ЖКХ
Суммарная мощность оборудования: 200 кВт
Запросить аналогичный проект
Запросить аналогичный проект

Автоматизированная дизельная электростанция БКЭМ "НОРД-0250/0,4-УХЛ1" номинальной мощностью 200 кВт/ 250 кВА является изделием максимальной заводской готовности, предназначена для производства электрической энергии трехфазного переменного тока напряжением 400/230 В частотой 50 Гц и рассматривается в качестве аварийного источника электроснабжения потребителей на объекте заказчика.

В состав решения БКЭМ "НОРД-0250/0,4-УХЛ1" входят следующие системы и оборудование:

  1. Блок-контейнер утепленный;

  2. Дизель-генераторная установка;

  3. Система вентиляции и отопления;

  4. Система топливная;

  5. Система масляная;

  6. Система охлаждения;

  7. Система выпуска отработавших газов;

  8. Система запуска;

  9. Система освещения;

  10. Электротехническое оборудование;

  11. Система автоматического пожаротушения и охранной сигнализации.

Электростанция изготовлена в климатическом исполнении УХЛ, категория размещения I в соответствии с ГОСТ 15150-69.

Дизель-генераторная установка

Дизель-генераторная установка является источником по производству электрической энергии и состоит из дизельного двигателя, генератора и блока охлаждения, смонтированными на общей несущей раме. Пульт управления ДГУ располагается на лицевой панели ШУ.

ДГУ выполнена на базе дизельного двигателя ЯМЗ 7514.10-01 и генератора переменного тока LINZ PRO28S D/4.

Надежный пульт управления DSE 7320 MKII AMF позволяет контролировать параметры работы оборудования, совершать пуск/останов электростанции.

Дизель-генераторная установка также укомплектована стартерными аккумуляторными батареями и электрическим подогревателем охлаждающей жидкости.

Блок-контейнер утепленный

Все основное и вспомогательное оборудование смонтировано в утепленном блок-контейнере специальной конструкции, основной несущий корпус которого изготовлен в габаритах 5000х2438х2725 мм.

Блок-контейнер представляет собой несущую конструкцию ограждающего типа. Утепление выполнено с помощью теплоизоляционных материалов, внутренняя обшивка – оцинкованный окрашенный профилированный перфорированный стальной лист, пол – рифленый стальной лист.

Наружная окраска блок-контейнера выполнена двухкомпонентной эмалью "TIKKURILA" Temadur 20, цвета в соответствии с таблицей RAL: 7035.

В корпус блок-контейнера встроены:

  • входная дверь;

  • проемы воздушных клапанов (приточного и выпускного), вытяжного вентилятора;

  • монтажный проем для монтажа/демонтажа ДГУ;

  • фундаменты и опорные конструкции для установки и крепления оборудования;

  • проемы ввода/вывода силовых, контрольных кабелей и кабеля питания собственных нужд;

  • проемы трубопровода газовыхлопного тракта.

Проемы воздушных клапанов оборудованы жалюзийными решетками, предотвращающими повреждение клапанов во время транспортировки и хранения, обеспечивающими защиту от попадания в помещение ДЭС атмосферных осадков во время ее работы, а также глушение шума.
