Дизельная электростанция БКЭМ «НОРД-300/0,4-ХЛ1» для объекта строительства в рамках проекта «ОБУСТРОЙСТВО САЛМАНОВСКОГО (УТРЕННЕГО) НЕФТЕГАЗОКОНДЕНСАТНОГО МЕСТОРОЖДЕНИЯ»

Заказчик: АО "ЧЭАЗ"
Объект поставки: Тазовский район ЯНАО
Год поставки: 2020
Отрасль: Строительство и ЖКХ
Суммарная мощность оборудования: 300 кВт
Запросить аналогичный проект
Запросить аналогичный проект
Состав работ
Салмановское (Утреннее) нефтегазоконденсатное месторождение (НГКМ) - крупнейшее по величине извлекаемых запасов месторождение, расположенное на территории Тазовского района ЯНАО в северной части Гыданского полуострова и частично в акватории Обской губы в непосредственной близости от Южно-Тамбейского месторождения.

Салмановское НГКМ включает 34 залежей, в том числе 16 газовых, 15 газоконденсатных, 2 нефтяных и газоконденсатных и 1 нефтяную. По последним оценкам запасы месторождения составляют 235,2 млрд м3 газа и 8,6 млн т. жидких углеводородов. Права на освоение Салмановского (Утреннего) месторождений на Гыданском полуострове принадлежат компании НОВАТЭК.

В рамках проекта «ОБУСТРОЙСТВО САЛМАНОВСКОГО (УТРЕННЕГО) НЕФТЕГАЗОКОНДЕНСАТНОГО МЕСТОРОЖДЕНИЯ» компания ООО Альфа Балт Инжиниринг произвела и осуществила поставку электростанции дизельной БКЭМ «НОРД-300/0,4-ХЛ1» установленной мощностью 288 кВт/360 кВА, предназначенную для производства электрической энергии трехфазного переменного тока напряжением 400 В частотой 50 Гц на объекте строительства.

Дизель-генераторная установка является изделием максимальной заводской готовности, предназначенным для производства электрической энергии, используется в качестве резервного источника электроснабжения и состоит из дизельного двигателя Cummins QSZ13-G7, генератора Stamford HC.I534C1 и блока охлаждения, смонтированными на общей несущей раме. Пульт управления ДГУ Cummins PC3.3 располагается на лицевой панели ЩУ. ДЭС автоматизирована в объеме 3-й степени автоматизации в соответствии с ГОСТ 33105-2014.

Дизель-генераторная установка также укомплектована электрическим подогревателем охлаждающей
жидкости, насосом ручным масляным (откачка масла из картера двигателя), насосом ручным ОЖ и устройством
автоматического долива масла (в картер двигателя), фильтром-сепаратором дизельного топлива.

Электростанция изготовлена в климатическом исполнении ХЛ, категория размещения I в соответствии с
ГОСТ 15150-69 и предназначена для эксплуатации при следующих значениях внешних воздействующих факторов:
  • температура окружающего воздуха от минус 60°С до плюс 40°С;
  • относительная влажность воздуха при
  • температуре плюс 25°С до 98%;
  • запыленность воздуха до 0,5 г/м3;
  • воздействие атмосферных осадков дождь, иней, снег, роса и т.д.

В состав ДЭС БКЭМ «НОРД-300/0,4-ХЛ1» входят следующие системы и оборудование:
  1. Блок-контейнер утепленный;
  2. Дизель-генераторная установка;
  3. Система отопления и вентиляции;
  4. Система топливная;
  5. Система масляная;
  6. Система охлаждения;
  7. Система выпуска отработавших газов;
  8. Система запуска;
  9. Система освещения;
  10. Электротехническое оборудование;
  11. Автоматическая установка пожаротушения, система охранной сигнализации и система контроля доступа.

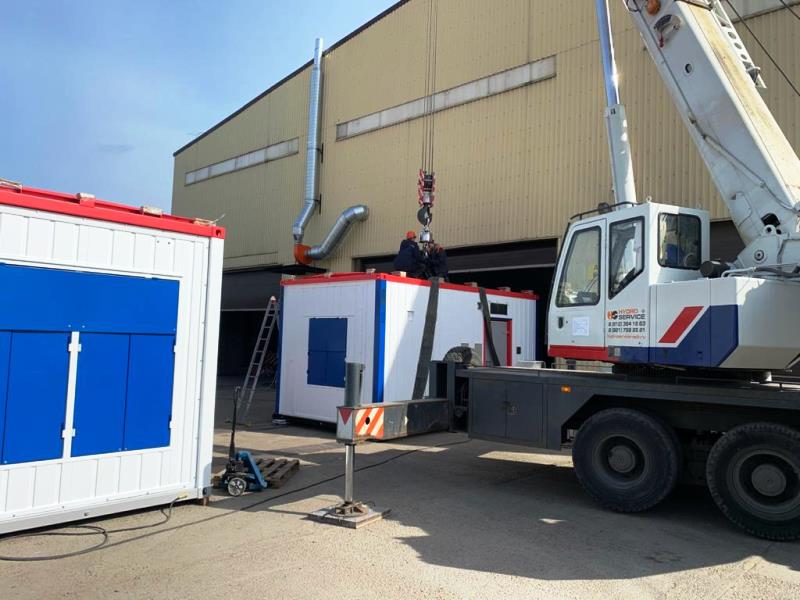

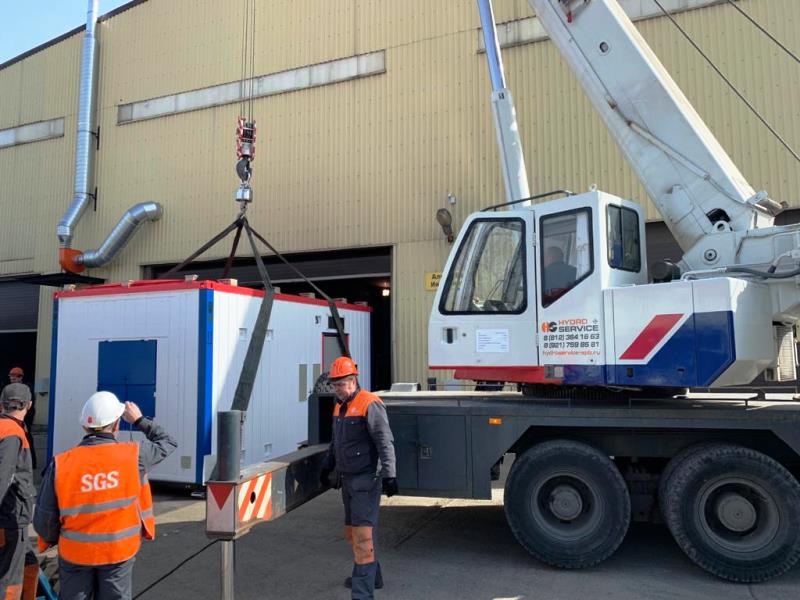

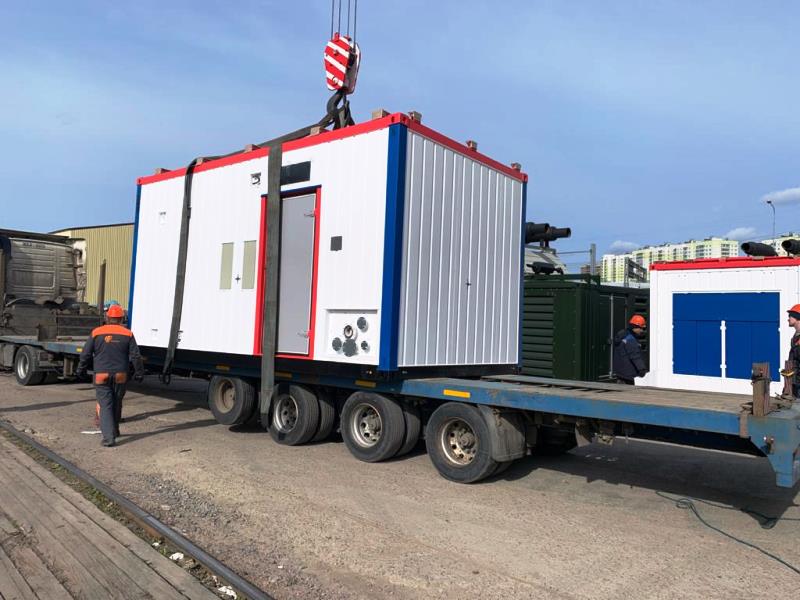

Блок-контейнер

Все основное и вспомогательное оборудование смонтировано в утепленном блок-контейнере специальной
конструкции, основной несущий корпус которого изготовлен в габаритах 5800х3100х3150 мм.

Блок-контейнер представляет собой несущую конструкцию ограждающего типа. Утепление выполнено с
помощью негорючих теплоизоляционных материалов, внутренняя обшивка – оцинкованный окрашенный
профилированный, перфорированный стальной лист, пол – рифленый стальной лист.

Наружная окраска блок-контейнера выполнена двухкомпонентной эмалью "TIKKURILA", цвета в
соответствии с таблицей RAL: 3018, 5005, 9003, 9005.

Проем приточного воздушного клапана оборудован жалюзийными решетками, предотвращающими повреждение
клапана во время транспортировки и хранения, обеспечивающими защиту от попадания в помещение ДЭС
атмосферных осадков во время ее работы, а также глушение шума.

Проем выпускного воздушного клапана оборудован защитными створками распашного типа, обеспечивающие
предотвращение повреждения клапана во время транспортировки и хранения

На верхние балки блок-контейнера устанавливаются конструкции рамного типа, предназначенные для
надежного крепления глушителя системы выпуска отработавших газов.

На крыше блок-контейнера установлены конструкции, обеспечивающие установку ограждения леерного
типа. Также предусмотрена установка вертикальной лестницы на крышу блок-контейнера.
