Дизельный энергокомплекс на базе 8 ДГУ 1730 кВА для электроснабжения ЦОД

Заказчик: ИТ-компания
Объект поставки: Москва
Год поставки: 2020
Отрасль: Электроэнергетика
Запросить аналогичный проект
Запросить аналогичный проект
Состав работ

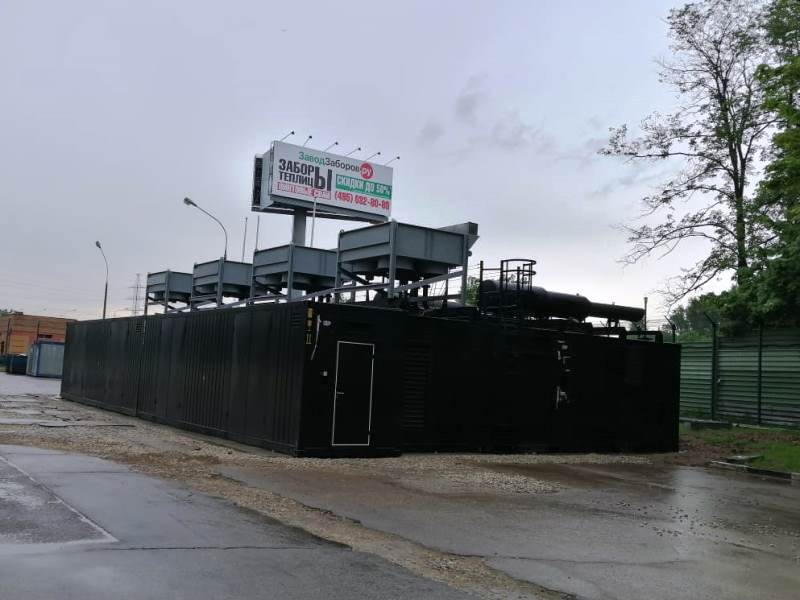

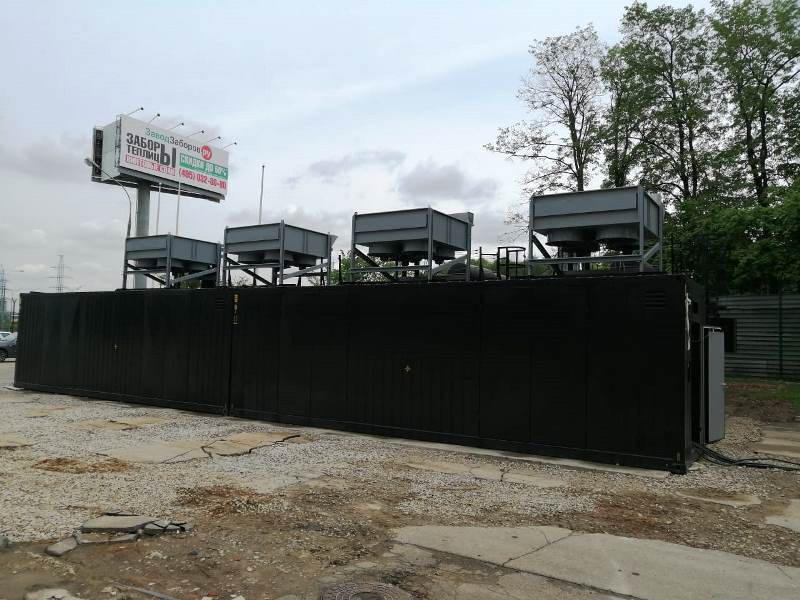

В конце 2019 года компания "Альфа Балт Инжиниринг" получила задание на проектирование, изготовление и поставку контейнерно-энергетических комплексов, состоящих суммарно из 8 ДГУ БКЭМ «НОРД-1800/0,4-У1» установленной мощностью 1384кВт/1730 кВА, напряжением 10,5 кВ для энергоснабжения центра обработки данных. Блок-контейнеры предполагается смонтировать в единый комплекс на объекте эксплуатации Заказчика.

Состав каждого комплекса:

  • блок-контейнер ДГУ – 2 шт.;

  • блок-контейнер вспомогательный – 1 шт.

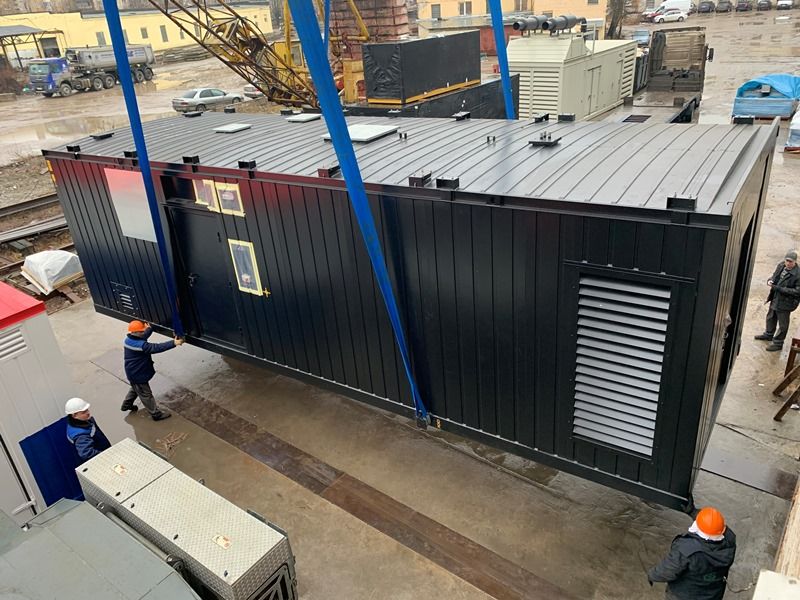

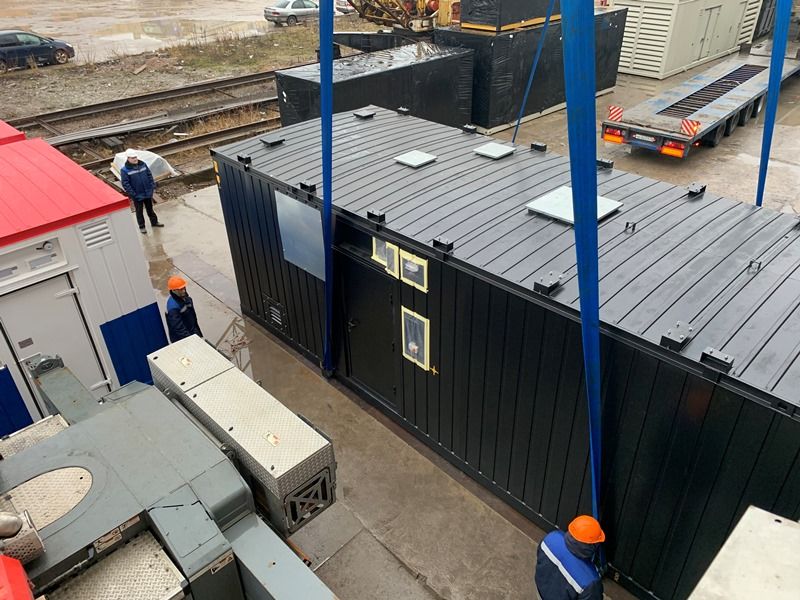

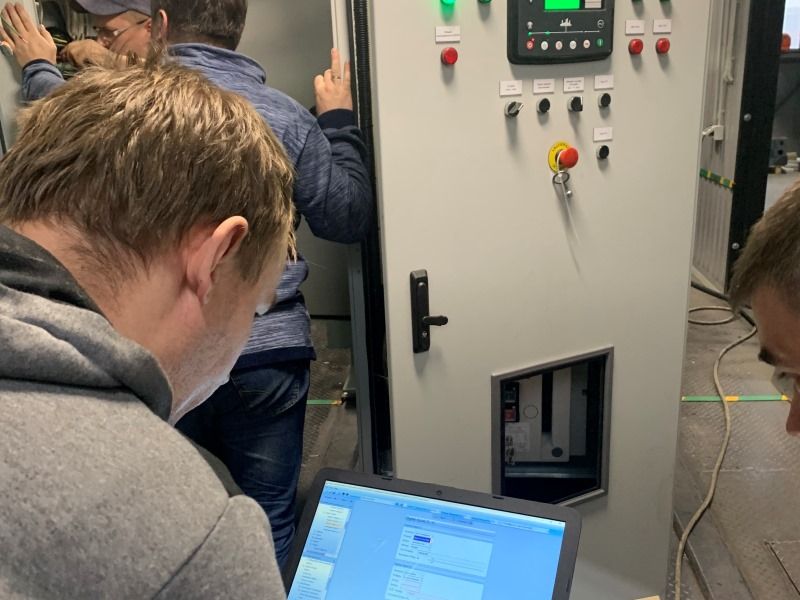

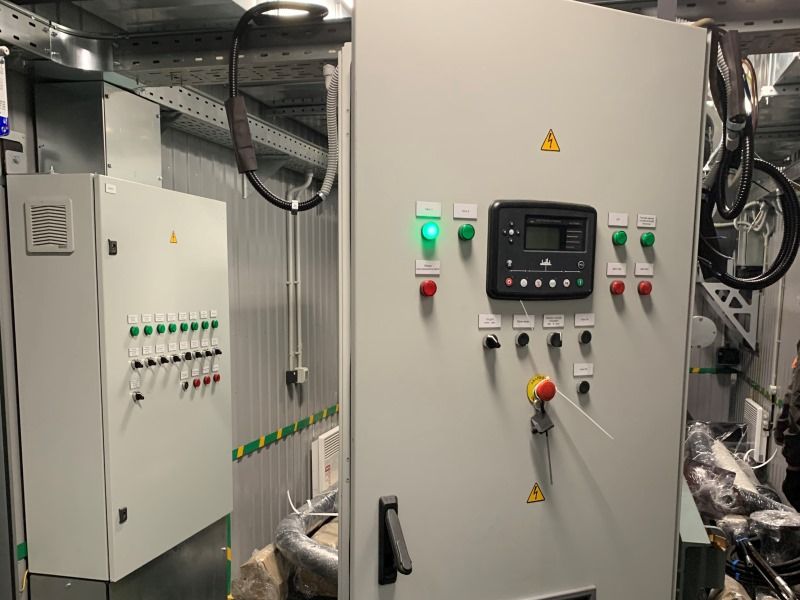

На текущий момент произведена и отгружена первая блок-контейнерная электростанция. В основе энергоустановки - дизельный двигатель Mitsubishi S16R-PTA и генератор переменного тока Meccalte ECO46-2S/4. Тип панели управления ДГУ - DSE 7320 MK II. ДЭС является изделием максимальной заводской готовности и изначально предназначена для использования в качестве резервного источника электроснабжения.

Климатическое исполнение «У» (категория размещения I в соответствии с ГОСТ 15150-69) блок-контейнеров комплекса обеспечивает эксплуатацию расположенного в них оборудования при следующих параметрах окружающей среды и значениях внешних воздействующих факторов:

Температура окружающего воздуха

от минус 40°С до плюс 40°С

Относительная влажность воздуха

до 98% при +25°С;

Запыленность воздуха

до 0,01 г/м3

Воздействие атмосферных осадков

дождь, снег, иней, роса и т.п.

Воздушный потока максимальной скоростью

до 50 м/с

Высота над уровнем моря

до 1000 м



ДЭС автоматизирована в объеме второй степени автоматизации в соответствии с ГОСТ 33105-2014.

В состав БКЭМ «НОРД-1800/0,4-У1» входят следующие системы и оборудование:

  • Блок-контейнер утепленный;

  • Дизель-генераторная установка;

  • Система отопления и вентиляции;

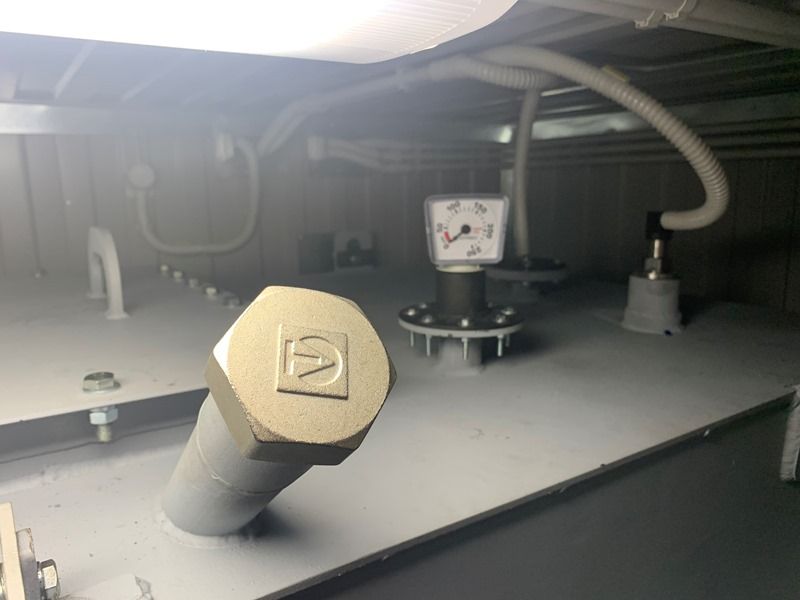

  • Система топливная;

  • Система масляная;

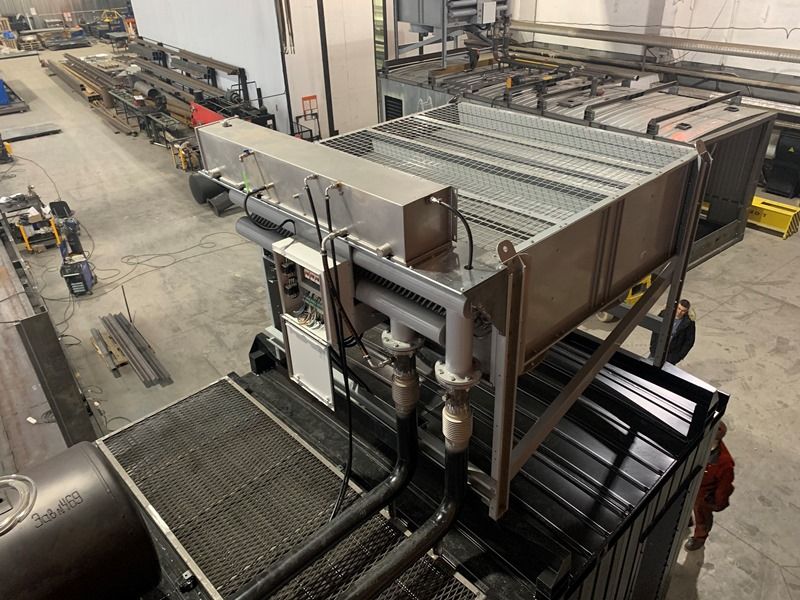

  • Система охлаждения;

  • Система выпуска отработавших газов;

  • Система запуска;

  • Система освещения;

  • Электротехническое оборудование.

Блок-контейнер вспомогательный

Вспомогательный блок-контейнер предназначен для использования в качестве вспомогательного помещения (тамбура) обеспечивающего обслуживающему персоналу доступ в два блок-контейнера ДГУ и аналогичные вспомогательные блок-контейнеры.

В состав вспомогательного блок-контейнера входят:

1) Блок-контейнер утепленный

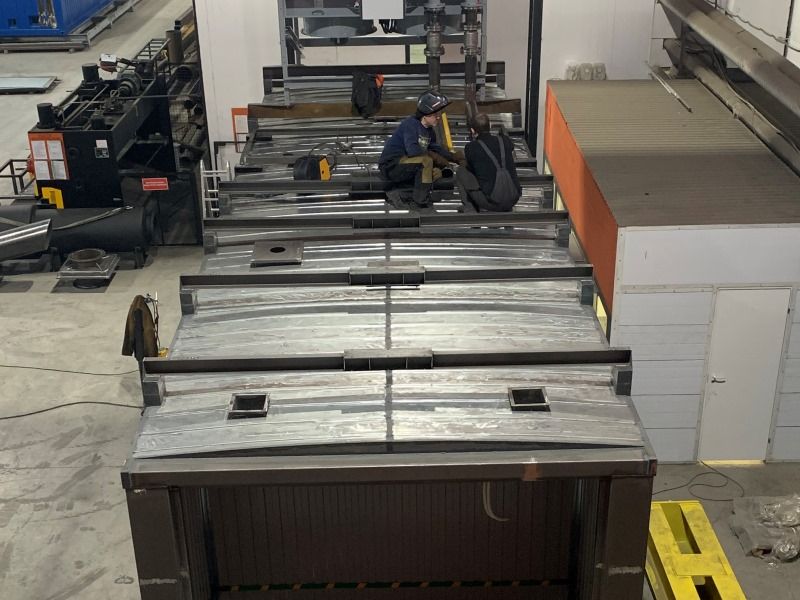

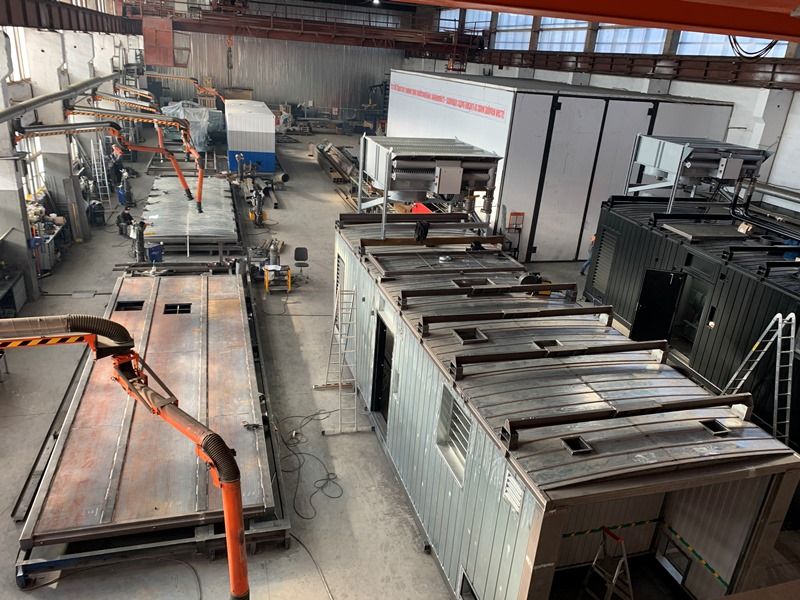

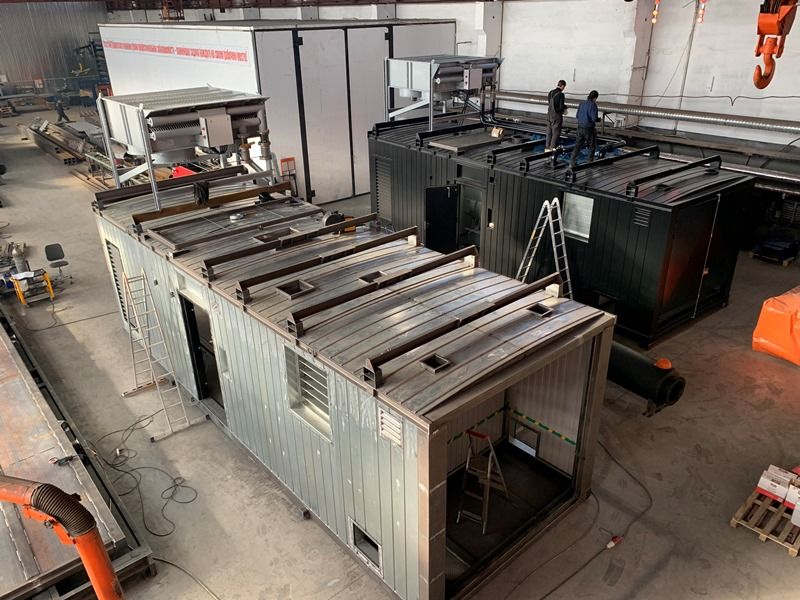

Все оборудование смонтировано в утепленном блок-контейнере специальной конструкции, основной несущий корпус которого изготовлен в габаритах 9760х2438х3120 мм. Наружная обшивка – оцинкованный профилированный лист толщиной 2 мм. Утепление выполнено с помощью негорючих теплоизоляционных материалов (толщина 150 мм), внутренняя обшивка оцинкованный окрашенный  (цвет серый, RAL 7004) профилированный стальной лист, пол – рифленый стальной лист толщиной 4 мм. Выполнено антикоррозийное защитное покрытие внутренних полостей. Обеспечен удобный доступ к агрегатам, узлам и деталям при техническом обслуживании и ремонте электростанции. Конструкция блок-контейнеров обеспечивает возможность их транспортирования автомобильным, водным и железнодорожным транспортом в соответствии с нормативно-технической документацией, установленной для данного вида транспорта

2) Система освещения
Во вспомогательном блок-контейнере предусмотрены следующие виды освещения: рабочее, аварийное и наружное. Освещенность в помещении блок-контейнера составляет, не менее 50 лк;

3) Система отопления и вентиляции

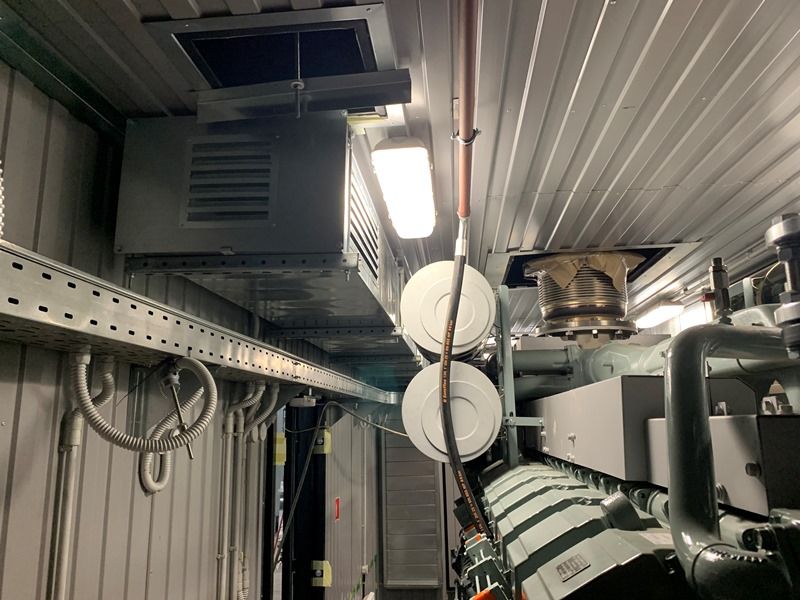

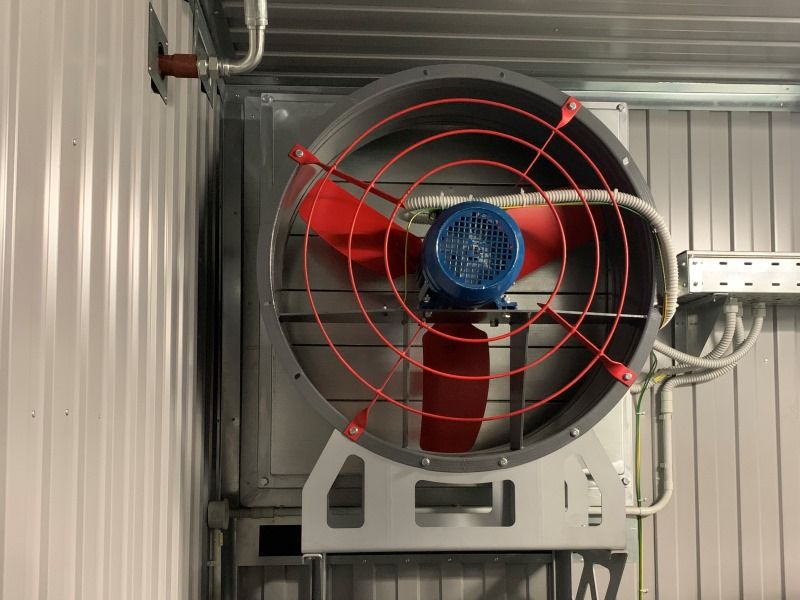

Система отопления и вентиляции помещения блок-контейнера температуру в диапазоне от плюс 15°С до плюс 50°С, при температуре окружающего воздуха  от - 40°С до + 40°С. Система отопления - электрического типа и состоит из электрических конвекторов работающих в автоматическом (по сигналам от регуляторов) или автоматизированном режимах. Система вентиляции состоит из вентилятора типа KVFU с инерционным клапаном и с установленной решеткой жалюзийного типа.

4) Электротехническое оборудование
Электротехническое оборудование вспомогательного блок-контейнера располагается в ЩСН и обеспечивает электропитание (с реализацией функции АВР на два ввода) и управление по заданным алгоритмам потребителей собственных нужд вспомогательного блок-контейнера. Электротехническое оборудование соответствует требованиям защиты, предусмотренным  российскими стандартами.
