Дизельная электростанция БКЭМ «НОРД-1000/0,4-У1» на ПС "Ломоносовская"

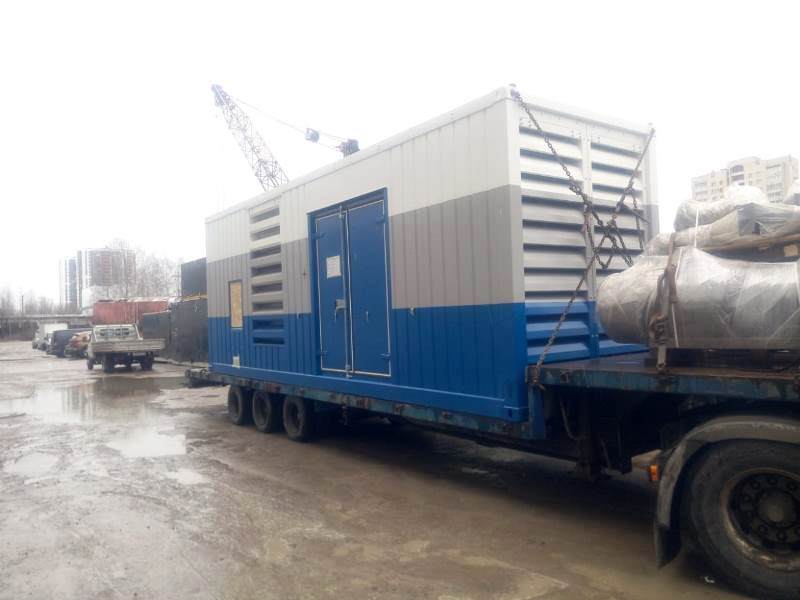

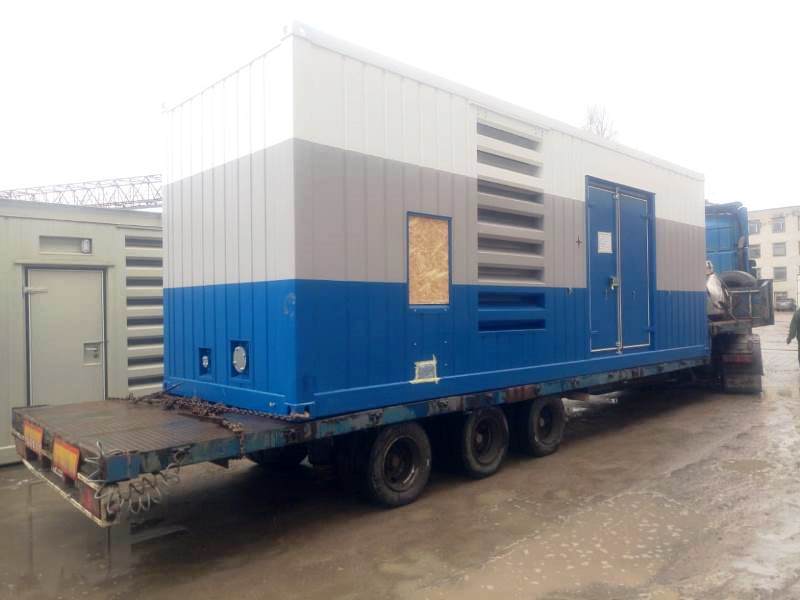

В мае 2020 года производственная компания "Альфа Балт Инжиниринг" завершила поставку на объект ПАО «ФСК ЕЭС» ПС 330 кВ "Ломоносовская" дизельной электростанции контейнерного исполнения БКЭМ «НОРД-1000/0,4-У1» установленной мощностью 800 кВт/1000 кВА, напряжением 0,4 кВ. ДЭС является изделием максимальной заводской готовности и изначально предназначена для использования в качестве резервного источника электроснабжения.

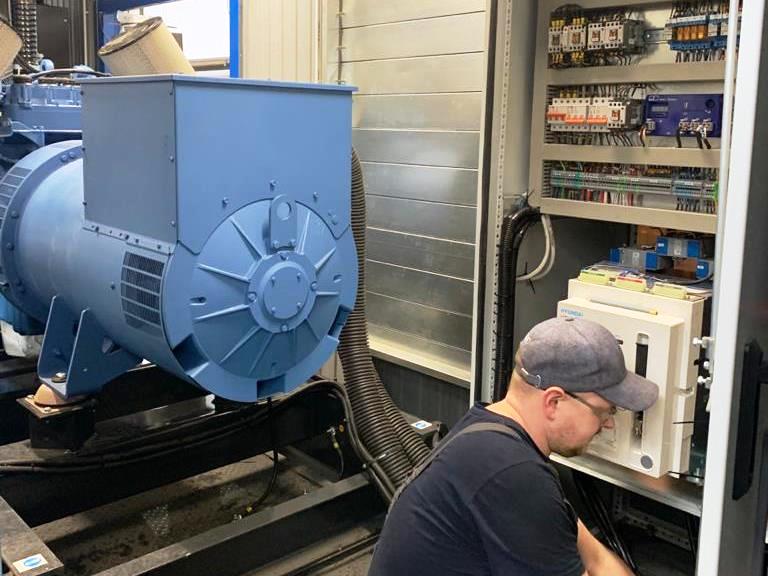

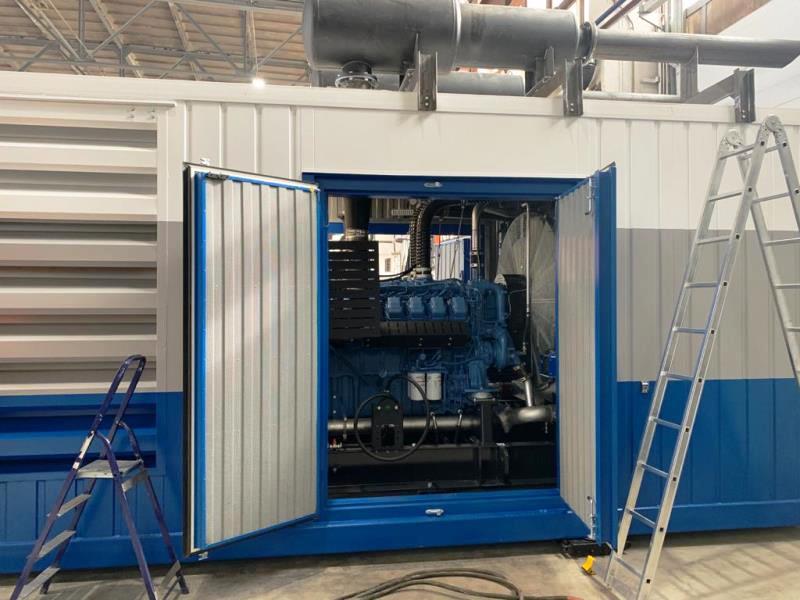

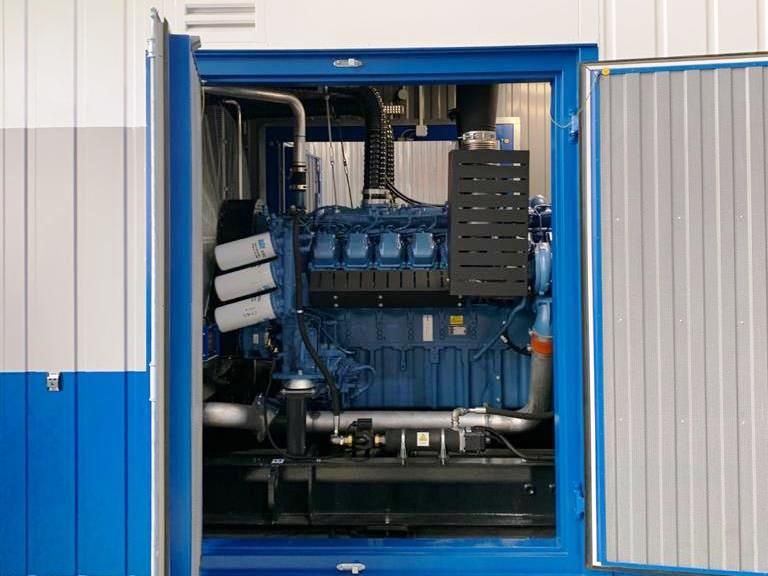

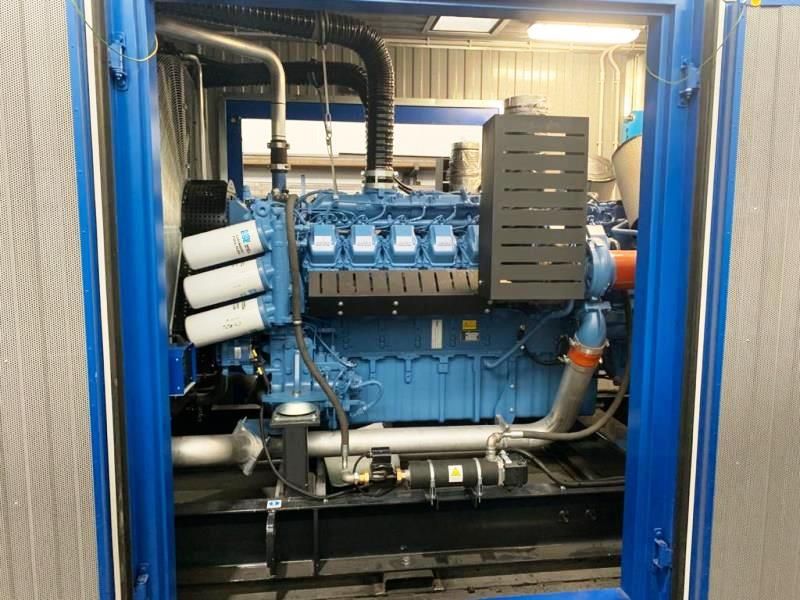

Дизель-генераторная установка, являющаяся источником по производству электрической энергии трехфазного переменного тока напряжением 400 В частотой 50 Гц, состоит из дизельного двигателя MTU 16V 2000 G26F (Германия), синхронного генератора Leroy-somer LSA 49.3L10 C 6S/4 (Франция), а также блока охлаждения, смонтированных на общей несущей раме. Пульт управления ДГУ модели DSE 7320 MK II располагается на лицевой панели шкафа управления. ДЭС автоматизирована в объеме третьей степени автоматизации в соответствии с ГОСТ 33105-2014.

Также дизель-генераторная установка укомплектована стартерными аккумуляторными батареями, электрическим подогревателем охлаждающей жидкости, насосом ручным масляным и устройством визуального контроля уровня масла.

Электростанция изготовлена в климатическом исполнении У, категория размещения I в соответствии с ГОСТ 15150-69 и предназначена для эксплуатации при следующих значениях внешних воздействующих факторов:

• температура окружающего воздуха: от минус 45°С до плюс 40°С;

• относительная влажность воздуха при температуре плюс 25°С: до 98%;

• запыленность воздуха: до 0,01 г/м³;

• воздействие атмосферных осадков: дождь, иней, снег, роса и т.д.



1. Блок-контейнер утепленный;

2. Дизель-генераторная установка;

3. Система отопления и вентиляции;

4. Система топливная;

5. Система масляная;

6. Система охлаждения;

7. Система выпуска отработавших газов;

8. Система запуска;

9. Система освещения;

10. Электротехническое оборудование;

11. Система автоматического пожаротушения и охранной сигнализации.

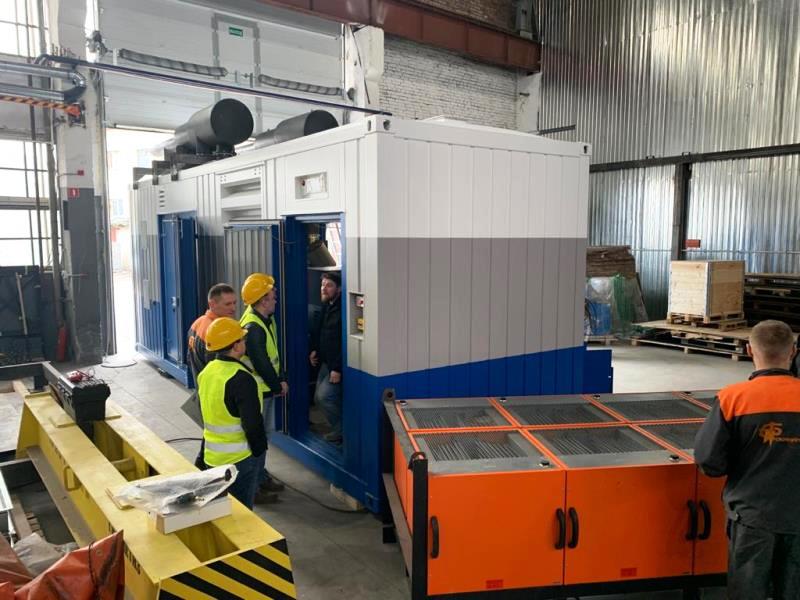

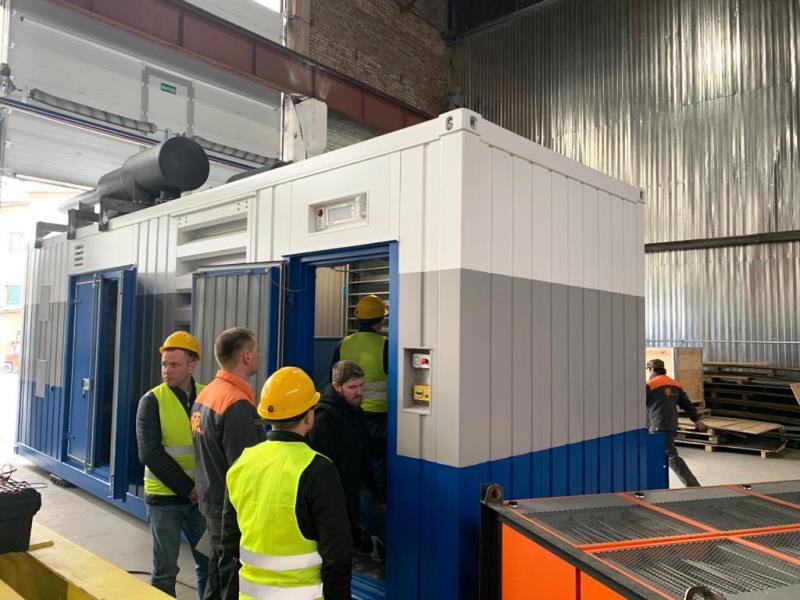

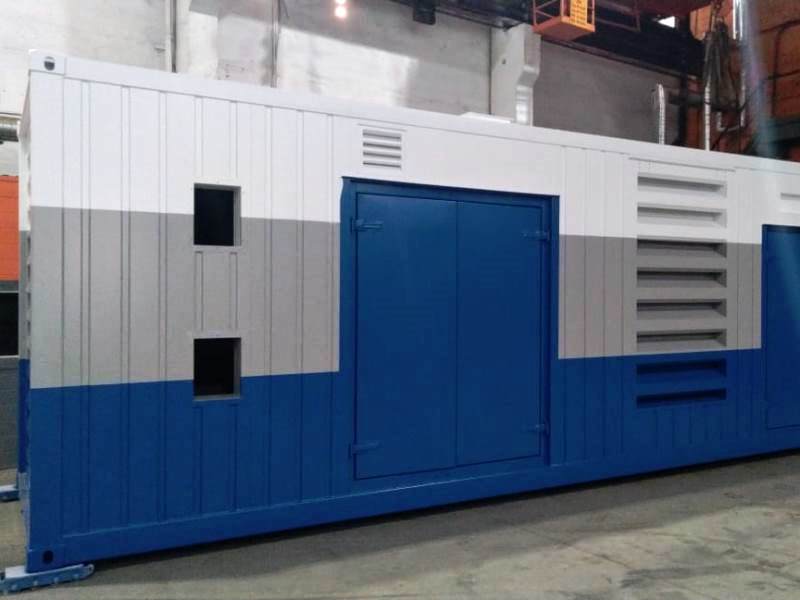

Все основное и вспомогательное оборудование смонтировано в утепленном блок-контейнере специальной конструкции, основной несущий корпус которого изготовлен в габаритах 8000х2438х3120 мм. Блок-контейнер представляет собой несущую конструкцию ограждающего типа. Утепление выполнено с помощью негорючих теплоизоляционных материалов, внутренняя обшивка – оцинкованный окрашенный перфорированный стальной лист, пол – рифленый стальной лист.

В корпус блок-контейнера встроены:

• входная дверь;

• проемы воздушных клапанов (приточных и выпускного), вытяжного вентилятора;

• монтажный проем для монтажа/демонтажа ДГУ;

• технологические ворота;

• фундаменты и опорные конструкции для установки и крепления оборудования;

• проемы ввода/вывода контрольных кабелей, кабеля питания собственных нужд, вывода шин;

• проем трубопроводов газовыхлопных трактов;

• проемы трубопроводов слива и подачи топлива;

• проем трубопровода суфлирования.
