ДЭС АБИН-80 (ЯМЗ)

Альфа Балт Инжиниринг (Россия)

Основная мощность (?):
Prime Power (PRP) подробнее
80 кВт / 100 кВА
Двигатель (?):
Двигатель внутреннего сгорания, основной блок электростанции подробнее
ЯМЗ 238М2-45
Напряжение (?):
Подходит для подключения одно- и трехфазных устройств
400 В
Резервная мощность (?):
Limited Time running Power (LTP) подробнее
88 кВт / 110 кВА
Генератор (?):
Синхронный генератор премиум сегмента подробнее
Leroy-Somer LSA 44.3 S5
Вариант исполнения:
?

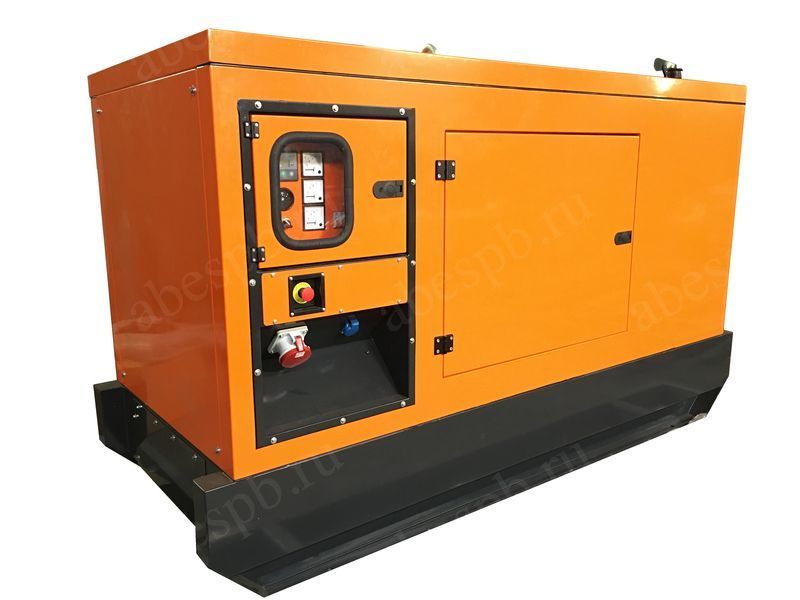

Шумозащитный кожух «АБИН», блок-контейнерный модуль «НОРД» или установка на шасси подробнее о типах исполнения
  • Кожух
  • Контейнер
  • Шасси

Дизельная электростанция модели АБИН-60 (ЯМЗ) — высококлассный силовой агрегат на базе отечественного двигателя ЯМЗ-236М2-48 и генератора переменного тока (альтернатора) Leroy-Somer LSA 44.3 S3, обеспечивающий нагрузку до 60 кВт (75 кВА) в номинальном режиме и 66 кВт (83 кВА) в аварийном режиме работы.

Дизель-генератор АБИН-60 (ЯМЗ) предназначен для выработки трехфазного электрического тока напряжением 380 В объектах строительства, промышленности и резервирования сети на муниципальных учреждениях, в том числе участков и систем с высокой степенью ответственности.

Общие характеристики
Основная мощность, кВт
80
Основная мощность, кВА
100
Резервная мощность, кВт
88
Резервная мощность, кВА
110
Производитель двигателя
ЯМЗ
Модель двигателя
238М2-45
Генератор
Leroy-Somer LSA 44.3 S5
Объем топливного бака
200 л
Расход топлива
14.2 л/ч
Количество фаз
3
Род тока
переменный, 3-фазный
Частота ном.
50 Гц
Напряжение ном.
400 В
Сила тока ном.
108 А
Коэффициент мощности
0,8
Класс установки
Применение ДЭС по ГОСТ Р 53987-2010 / ИСО 8528-1:2005
Расход топлива при 100% мощности
18,5 л/ч
Расход топлива при 75% мощности
14,2 л/ч
Расход топлива при 50% мощности
10,0 л/ч
Время автономной работы от встроенного бака без дозаправки при 75% нагрузке
14,1 ч
Топливаня эффективность - затраты на ДТ на выработку 1000 кВт/ч электроэнергии
315,5 л
Система охлаждения
30 л
Система смазки
19 л
Аккумуляторные батареи (АКБ)
2 x 90 А*ч
Габариты, Д x Ш x В
2190 х 1130 х 1600 мм
Масса
1870 кг
Характеристики двигателя
Страна производства
Россия
Тип двигателя
дизельный, 4-тактный
Основная мощность
132 кВт
Резервная мощность
145,2 кВт
Рабочий объем
11,15 л
Число, расположение цилиндров
6, V-образное
Диаметр цилиндра / ход поршня
130 х 140 мм
Степень сжатия в цилиндрах
16,5:1
Порядок работы цилиндров
1-4-2-5-3-6
Номинальная частота вращения
2100 об./мин.
Тип регулятора оборотов
механический, без поддержки CAN-шины
Система впрыска топлива
прямой впрыск, ТНВД с механическим регулятором
Вид наддува воздуха
без наддува (атмосферный)
Система охлаждения
жидкостная
Отбор мощности на вентилятор
5 кВт
Шаг приема нагрузки (step-load, G2), отн. основной мощности
100%
Номинальное напряжение эл. схемы
24 В
Удельный расход топлива при 100% ном. мощности
214 г/кВт*ч
Удельный расход топлива при 100% ном. мощности
0 г/кВт*ч
Удельный расход топлива при 75% ном. мощности
0 г/кВт*ч
Удельный расход масла на угар (100% ном. мощн) относительно расхода топлива
0.5 %
Удельный расход масла на угар (100% ном. мощн) абсолютный расход
0,09 л/ч
Удельный расход масла на угар (100% ном. мощн) удельный расход
1,1 г/кВт*ч
Стандартный период замены масла
250 моточасов
Рабочий ресурс двигателя
12000 моточасов
Характеристики генератора
Модель генератора
Leroy-Somer LSA 44.3 S4
Страна производства
Франция
Тип генератора переменного тока
3-фазный, 4-полюсной, синхронный, бесщеточный, одноопорный, 50 Гц, 400/230 В
Номинальная сила тока
129,6 А
Номинальная мощность
72 кВт / 90 кВА
КПД генератора при 100% нагрузке
92,30%
КПД генератора при 75% нагрузке
92,50%
Система возбуждения
SHUNT, опция: независимое возбуждение – AREP
Автоматический регулятор напряжения
R 250 (SHUNT) / R 438 (AREP), 1-фазное считывание выходного напряжения
Точность регулировки напряжения
±0,5%
Допустимая перегрузка по току
"до 1 часа - 110% до 2 минут - 150% AREP: до 10 секунд – 300%"
Допустимый ток короткого замыкания
"SHUNT – не допускается AREP - 300% (3 х Inom), 10 с"
Коэффициент нелинейных искажений (THD)
"< 2% (без нагрузки) < 5% (с нагрузкой)"
Обмотки генератора
12 проводов, «шаг 2/3», схема соединения – «звезда»
Степень защиты
IP23
Класс изоляции
H
Рабочий ресурс генератора
100 000 часов
Другое оборудование
Глушитель
промышленный глушитель (уровень демпфирования шума 12 -15 дБА), с сильфоном и искрогасителем
Защита генератора
3-фазный автомат защиты с независимым расцепителем
Характеристики СУ
Пульт управления ДЭС
цифровой - на контроллере ComAp InteliLiteNT (Чехия)
Автоматический ввод резерва (АВР)
Да
Параллельная работа ДЭС
да (опционально)
Удаленный мониторинг и управление
да (опционально)
Интеграция с источником бесперебойного питания (ИБП)
да (опционально)
Степень автоматизации
по ГОСТ Р 53174-2008, ГОСТ 14228-80
Работа в сети с "глухозаземленной" / "изолированной" нейтралью
да / да

При проектировании автономной дизельной электростанции АБИН-80 (ЯМЗ) были учтены все современные тенденции в области генерации электроэнергии с ориентацией на потребности большинства зарубежных и российских заказчиков.

Преимущества дизель-генератора АБИН-80 (ЯМЗ)

  • Неприхотливый в обслуживании дизельный двигатель ЯМЗ-238М2-45
  • Надежный синхронный генератор электрического тока бесщеточного типа Leroy-Somer LSA 44.3 S5
  • Индивидуально  программируемая система управления на многофункциональном контроллере для любых условий эксплуатации с возможностью подключения к внешним устройствам ComAp InteliLiteNT
  • Расширенная гарантия на дизель-генератор АБИН-80 (ЯМЗ)  сроком на 2 года или 2000 моточасов наработки.

Купить дизель-генераторную установку АБИН-80 (ЯМЗ) с предварительным расчетом цены, вы можете одним из следующих способов:

  • Оставить заявку на сайте через форму обратной связи: мы сформируем и вышлем КП на ваш e-mail, уточнив необходимые детали проекта.

  • Заказать обратный звонок: специалист свяжется с вами в течение 5 минут и проконсультирует по всем интересующим вопросам, касающихся ДГУ АБИН-80 (ЯМЗ)

  • Связаться по телефону 8 (812) 337-68-20

  • Прислать техническое задание или заполненный опросный лист на подбор решения по электронной почте info@abespb.ru.

Список опций

  • Предпусковой дизельный подогреватель
  • Электрический подогреватель охлаждающей жидкости
  • Заслонка аварийного останова по воздуху
  • Встроенный топливный бак расширенной емкости
  • Дополнительный топливный бак
  • Катушка с топливными шлангами
  • Ручной насос откачки/закачки жидкостей
  • Электрический насос откачки/закачки жидкостей
  • Система учета расхода топлива
  • Подогреваемый топливозаборник
  • Топливный фильтр с влагоотделителем
  • Топливный фильтр с подогревом
  • Система дистанционного мониторинга и управления
  • Панель оператора AOP-2 для удаленного управления
  • Контроллер с функцией параллельной работы
  • GSM/GPRS модем для контроля работы удаленных объектов
  • Прибор / реле контроля изоляции
  • Шкаф с разъемами для подключения кабелей
  • Зарядное устройство для аккумуляторных батарей
  • Счетчик учета электрической энергии

Предпродажная подготовка перед введением в эксплуатацию дизель-генератора АБИН-80 (ЯМЗ) осуществляется нашими специалистами по умолчанию и включает в себя полную настройку и диагностику всех узлов (проверка правильности подключения и стабильности работы двигателя, тестирование режимов работы, настройка параметров системы управления, проверка под нагрузкой посредством кратковременных запусков на нагрузочном модуле и продолжительная обкатка при реальной нагрузке).

Дизельная электростанция ДЭС АБИН-80 (ЯМЗ) поступает с завода в полной “боеготовности”, то есть с заполненными доверху емкостями для охлаждающей жидкости и моторного масла и полностью заряженным аккумулятором в комплекте.
