Параллельное подключение и работа дизельных генераторов

Порядок параллельного (синхронного) подключения и функционирования дизельно-генераторных установок требуется при существенной изменчивости среднего количества используемой мощности. Такой вариант повышает безопасность электроснабжения и экономичность использования ДЭС, снижает отклонения по частоте и напряжению при пульсациях нагрузки. Допускает перераспределение подключенной нагрузки без блокировки потребителей от внезапной остановки.

Какие задачи решает параллельная работа ДГУ?

Синхронизацию применяют в многоагрегатных ДЭС для существенного повышения рабочих показателей. Это способствует:

  • оптимизации нагрузки для отдельного генератора;

  • росту резерва единичной мощности;

  • увеличению долговечности сходных по типу генераторов;

  • улучшению эффективности циклов сброса-набора нагрузки.

Такая синхронизация ДГУ снижает наработку моторесурса каждого агрегата, тем самым уменьшая расходы на ТО. При этом уменьшается потребление масла, топлива и других материалов. При резервировании мощностей происходит повышение суммарного ресурса установок, увеличивается надежность и отдача вложений в энергоснабжение.


Параллельное соединение дизельных генераторов создает универсальную систему, работающую как в комплексе, так и самостоятельно. При этом запитанные в систему агрегаты могут находиться на удалении друг от друга. Синхронизация дизель генераторов повышает надежность работы агрегатов за счет равномерного распределения нагрузки. И даже поломка одной из ДГУ позволяет полноценно работать остальным.


Какие условия нужно соблюдать при синхронизации ДГУ

Параллельное соединение дизельных генераторов диктует выполнение условий, требуемых для безотказного подключения генераторов на синхронные действия, и уверенной работы при эксплуатации. Для этого используют либо ручное, либо электроавтоматическое регулирование. Синхронизация ДГУ требует соответствия по:

  • входным частотам;

  • выходных напряжениям;

  • совпадению режимов ротации фаз.

При эксплуатации систем, которые состоят из некоторого количества ДГУ, применяют программаторы-контроллеры, созданные для синхронизации, контролирующие процесс при включении и отключении в привязке от загрузки. Чтобы получить близкие показатели по току, напряжению и частоте регулируют ток возбуждения и обороты ротора. Специальным прибором — фазоуказателем, упорядочивают совпадение фаз.

Виды синхронизации

Синхронная работа ДГУ осуществляется несколькими путями. Каждому из них присущи свои преимущества и слабые места, которые учитываются при выборе оптимального варианта.

Точная синхронизация

Этот процесс не занимает много времени и не оказывает негативного воздействия на оборудование, потому что не превышаются необходимые показания токов. Для этого соблюдают критерии:

  • угол векторов напряжения и тока не превосходит 10 градусов;

  • фазовая разность частот - не более 0,1%;

  • разница по напряжению между сетью и ДГУ - не превышает 1 -5% от способа регулирования.

Соблюсти условия можно настройкой токов возбуждения машины и за счет преобразования момента вращения вала. Преимущество этого способа в том, что при отсутствии ошибок промежуточные процедуры параллельного соединения ДГУ скоротечны. Недостатками такой синхронизации могут быть:

  • сложность настройки и согласования параметров;

  • большой промежуток времени в десятки минут при необходимости быстрого включения в случае аварии;

  • возможность неполадок при наличии большого угла напряжения;

  • допустимость применения лишь на мощных электроагрегатах.

Самосинхронизация

Такой вариант не является сложным, дает возможность без проблем автоматизировать процесс. Существует достаточное количество схем и устройств, в которых реализован этот метод. Он позволяет уменьшить время подготовительных операций и обладает одним условием для подключения: различие скоростей вращения валов генераторов не должно превышать 2-3 Гц. Строгой настройки иных параметров в этом случае не производится.

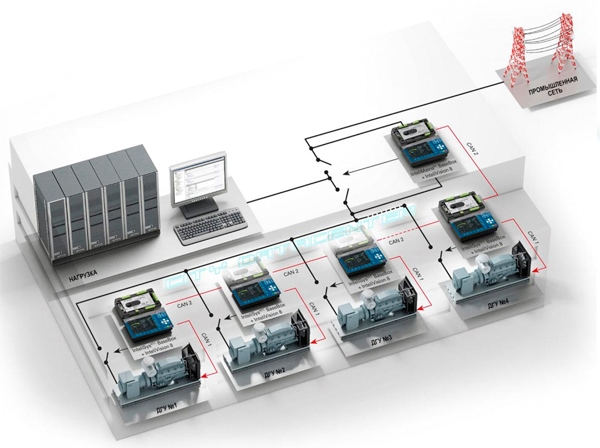

Схема параллельной работы дизель-генераторов выглядит следующим образом:

Применение контроллеров гарантирует:

  • ручное, автоматическое и дистанционное управление ДЭС, работающей в параллели с другими, либо в одиночном режиме;
  • автоматическую синхронизацию и разделение нагрузки;
  • полный контроль параметров и защиту систем дизель электростанции.

Недостатками самосинхронизации являются: пониженное напряжение на шинах электростанции и рывки тока в цепях. Снижение может достигать 40 %, а срывы по току в 2-4 раза перекрывать номинальный.

Синхронизация через индуктивное сопротивление

Такой способ еще именуют грубой синхронизацией. Он достаточно простой, удобный и быстрый, с большой вероятностью безопасного подключения. При запуске ДГУ возникает возбуждение и последующее подключение на шину во время выхода на околосинхронные величины напряжения и частоты. Конечная самосинхронизация произойдет благодаря сопротивлению по прошествии образования электросвязи с сетью.


К недостаткам этого способа относят сильные вибрации. Его применяют на установках, у которых мощность проигрывает станциям централизованного энергоснабжения.
