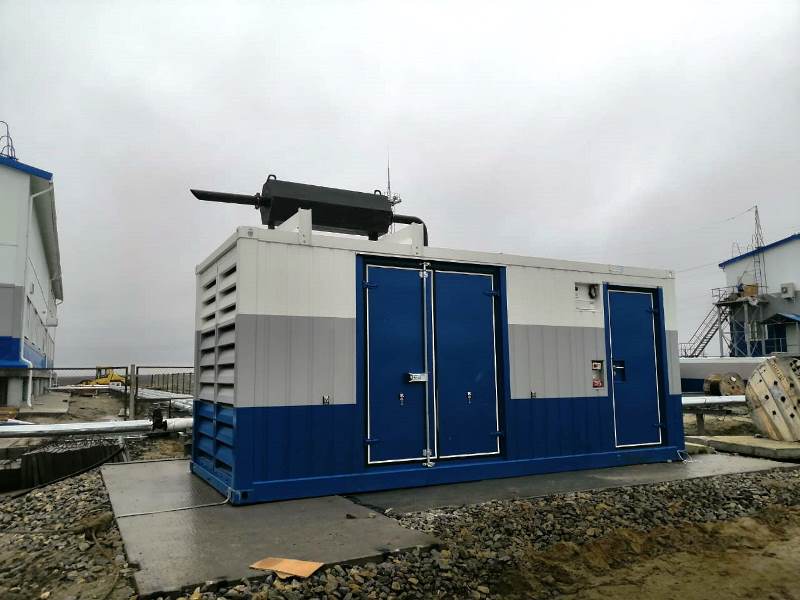

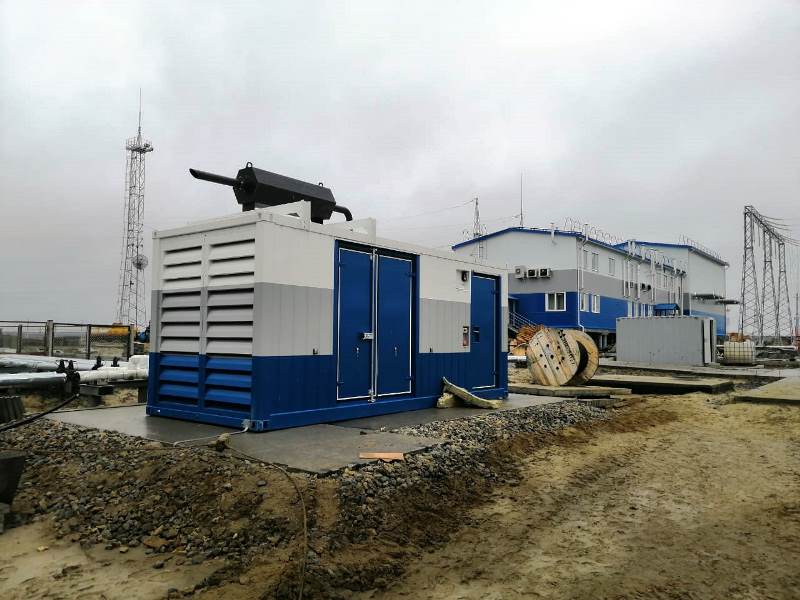

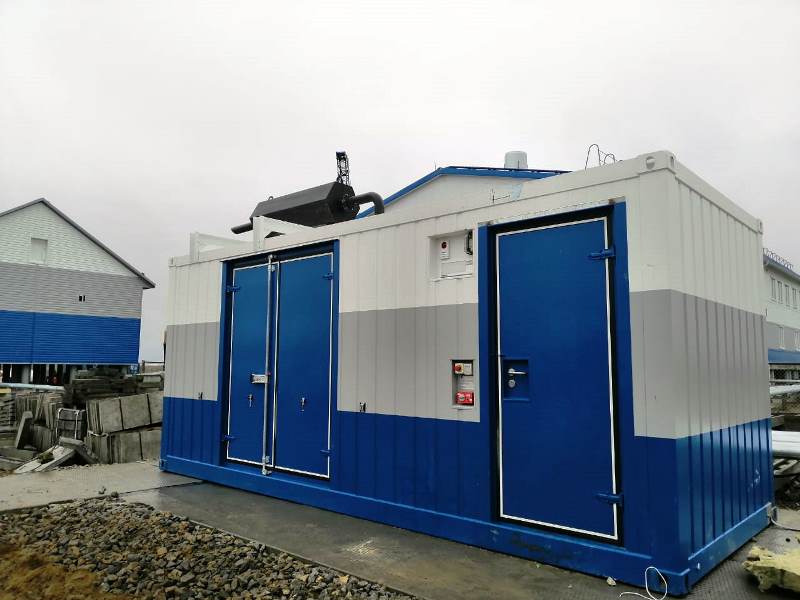

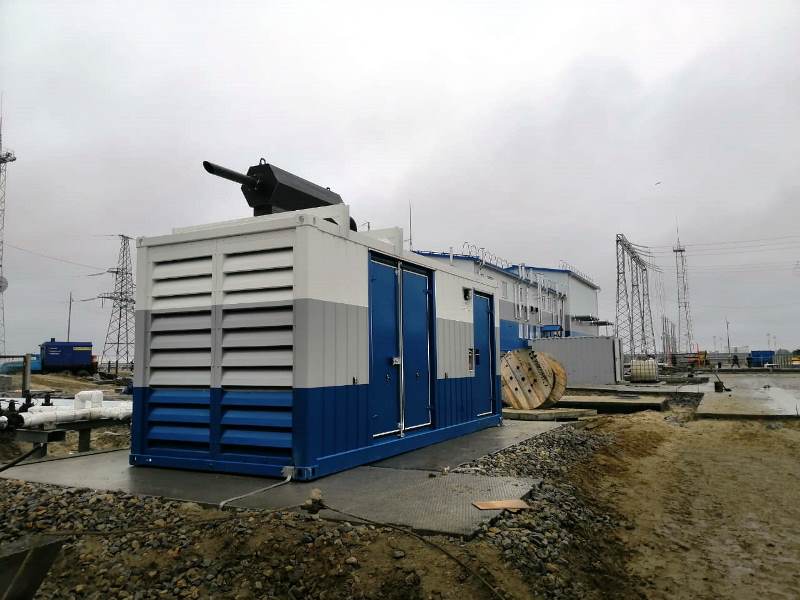

Блок-контейнерная дизельная электростанция 220 кВТ для ПС «Славянская»

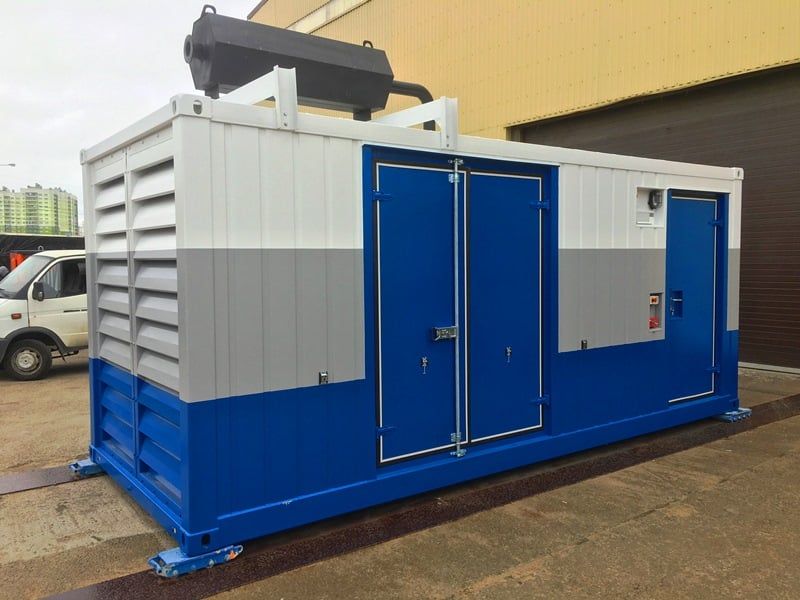

В рамках проекта была произведена и поставлена дизель-генераторная установка в блок-контейнерном исполнении модели БКЭМ "НОРД-0280/0,4-ХЛ1". Дизельная автоматизированная электростанция установленной мощностью 220 кВт/275 кВА предназначена для производства электрической энергии трехфазного переменного тока напряжением 400/230 В и частотой 50 Гц.

Электростанция изготовлена в климатическом исполнении ХЛ, категория размещения I в соответствии с ГОСТ 15150-69 и предназначена для эксплуатации при следующих значениях внешних воздействующих факторов:

• температура окружающего воздуха  -55°С... +40°С;

• относительная влажность воздуха до 98% при температуре +25°С;

• запыленность воздуха до 0,01 г/м³;

• воздействие атмосферных осадков: дождь, иней, снег, роса и т.д.

ДЭС является изделием максимальной заводской готовности и изначально предназначена для использования в качестве аварийного источника электроснабжения потребителей.

Силовая часть установки представлена дизельным двигателем Deutz BF6M1015C и генератором переменного тока MeccAlte ECO38 3L4. За управление станцией отвечает контрольная панель DSE 7320 MKII AMF.

В состав БКЭМ "НОРД-0280/0,4-ХЛ1" входят следующие системы и оборудование:

1. Блок-контейнер утепленный;

2. Дизель-генераторная установка;

3. Система вентиляции и отопления;

4. Система топливная;

5. Система масляная;

6. Система охлаждения;

7. Система выпуска отработавших газов;

8. Система запуска;

9. Система освещения;

10. Электротехническое оборудование;

11. Система автоматического пожаротушения и охранной сигнализации.
