Автоматизированная ДЭС в контейнере мощностью 800 кВТ для девелоперской компании

  • Год исполнения: 2018
  • Отрасль: Строительство и ЖКХ
  • Заказчик: ООО "А Плюс Девелопмент"
  • Регион и город: г. Екатеринбург, Свердловская область
Запросить аналогичный проект
Запросить аналогичный проект

В рамках проекта в полной заводской готовности была отгружена дизельная автоматизированная электростанция блок-контейнерного исполнения БКЭМ «НОРД-1000/0,4-УХЛ1» общей номинальной мощностью 800 кВт и продолжительной мощностью 1000 кВА, для обеспечения объекта поставки электрической энергией трехфазного переменного тока напряжением 400 В и частотой 50 Гц. Устройство представляет собой 2 энергоустановки по 400 кВт каждая с системой параллельной работы, смонтированные в одном блок-контейнерном модуле.


Комплектация дизельной электростанции БКЭМ «НОРД-1000/0,4-УХЛ1» представлена следующим оборудованием и системами:

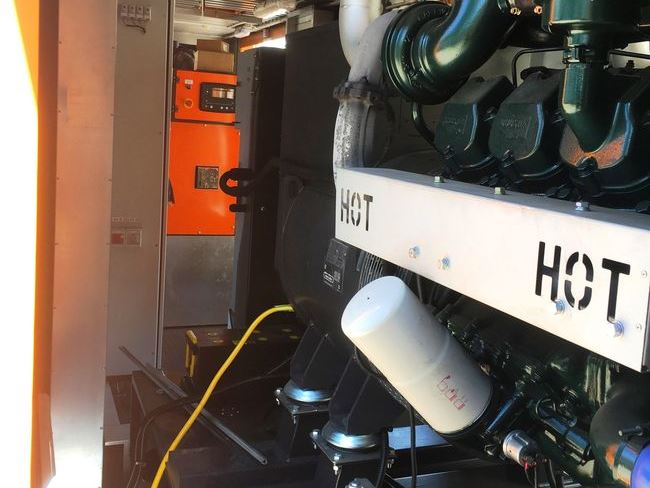

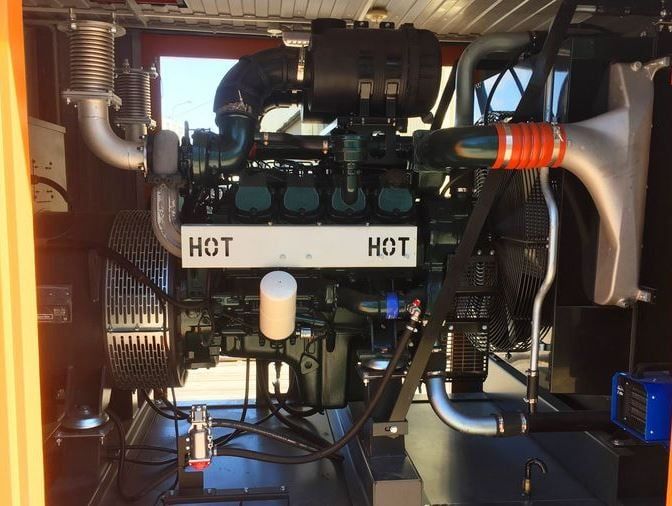

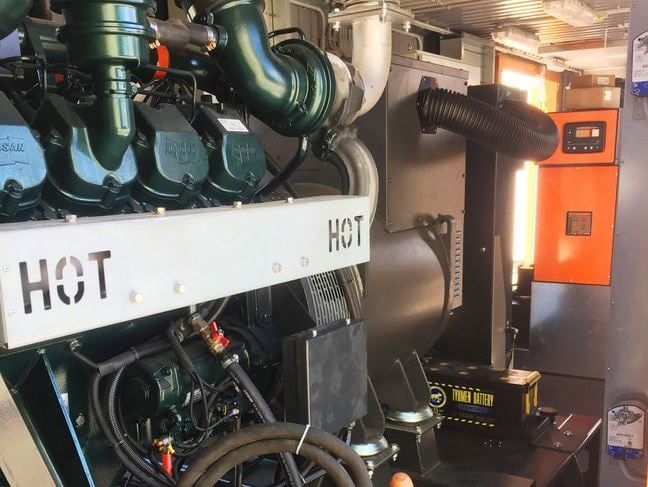

  • Двигатель дизельный Doosan DP158LD (Ю. Корея) и генератор переменного тока Mecc Alte ECO40-2S/4 (Италия), номинальной (100%) мощностью 400кВт/500кВА, напряжением 400В, частотой 50Гц — 2 шт;

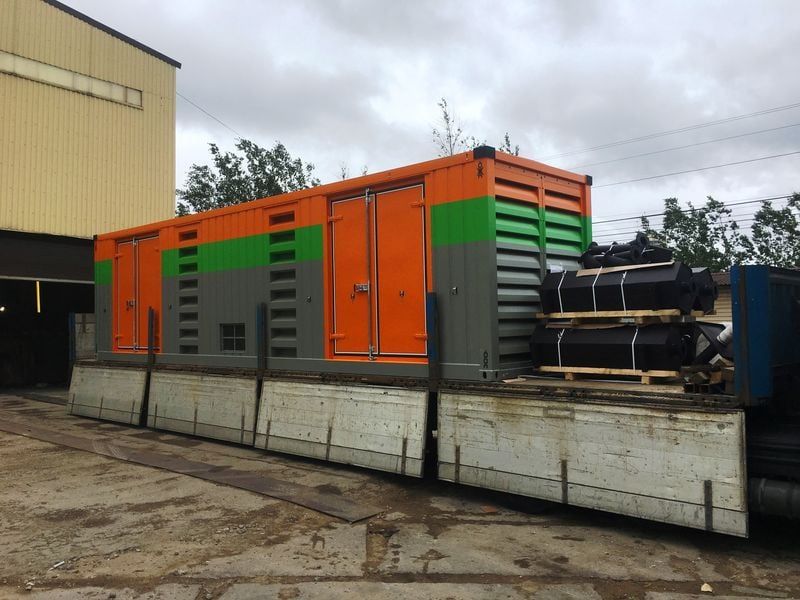

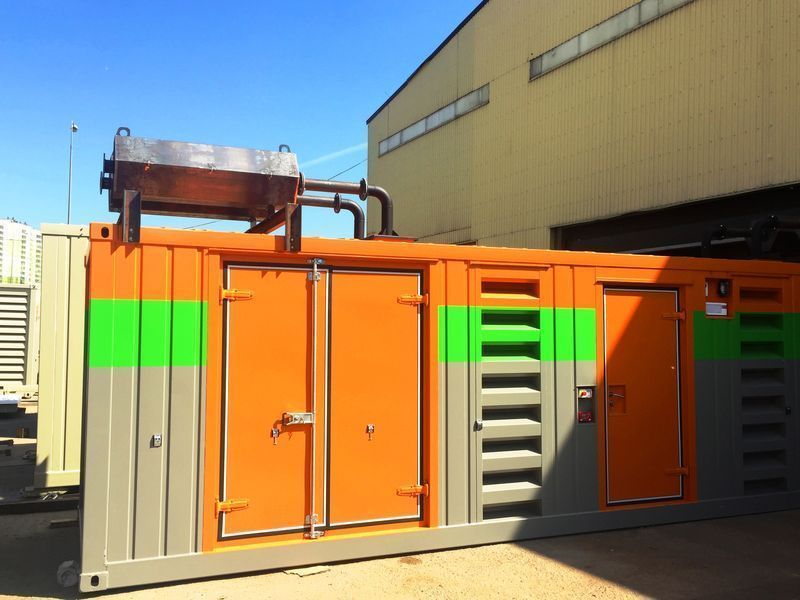

  • Цельнометаллический блок-контейнер (внешние листы из оцинкованной стали толщиной 1,5 -2мм), утепленный (толщина изоляции 100мм), антивандального исполнения, оснащенный освещением, отоплением (в т.ч. электро конвекторами), вентиляцией, охранно-пожарной сигнализацией, системой автоматического аэрозольного пожаротушения, габаритные размеры (ДхШхВ) - 10000х2438х3130мм — 1 шт;

  • Эффективные глушители – 2 шт;

  • Щит собственных нужд — 1 шт;

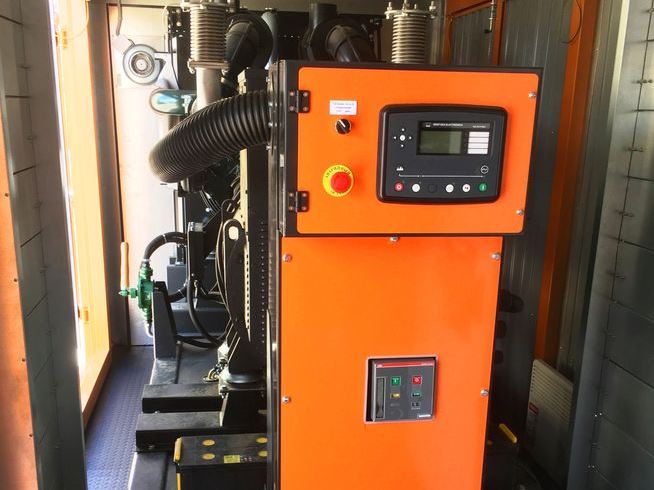

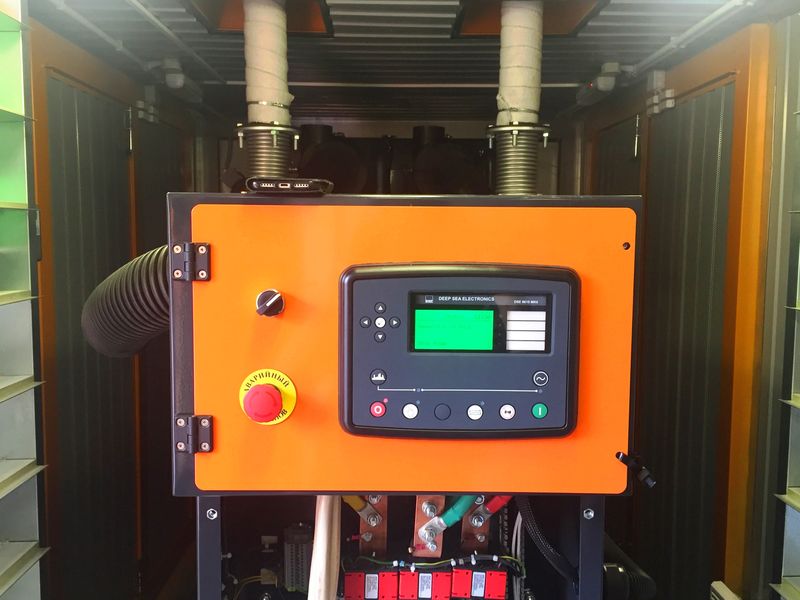

  • Шкаф управления ДЭС с пультом (контроллером) управления DSE 8610 MK II, поддерживающего систему параллельной работы с автоматическим выключателем защиты генератора от перегрузки на ток ~800А с мотор приводом – 2шт;

  • Бак топливный с датчиками уровня для хранения дизельного топлива расположенный в раме ДГУ объемом 990л. — 2компл;

  • Трубопроводные магистрали, вентиля, клапана, запорная арматура, обвязка для топливной системы, слив топлива, прочее — 1компл;

  • Электрический подогреватель охлаждающей жидкости 220/230В — 2шт;

  • Ручной насос откачки масла из картера двигателя — 2шт;

  • Аккумуляторные батареи — 2компл;

  • Устройство подзарядки АКБ — 2шт;

  • Технические жидкости (масло, антифриз) в объеме 100% — на 2 двигателя;

  • Система основного и аварийного освещения блок-контейнера – 1компл;

  • ОПС с управлением и контролем доступа в блок-контейнер – 1компл;

  • Комплект ЗИП — на 2 двигателя;

  • Наружная окраска БКЭМ в корпоративный цвет заказчика;

  • Комплект технической и эксплуатационной документации.

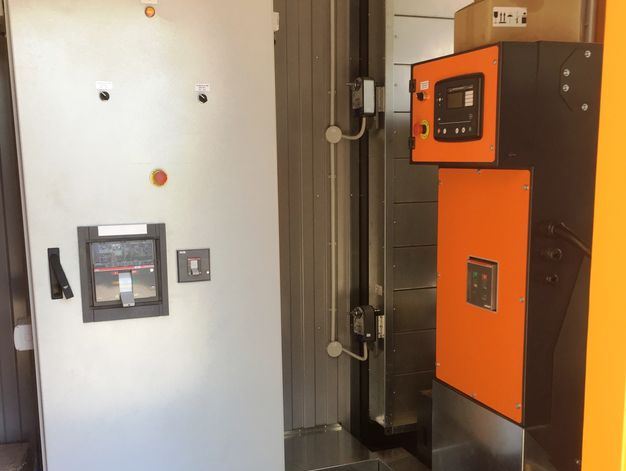

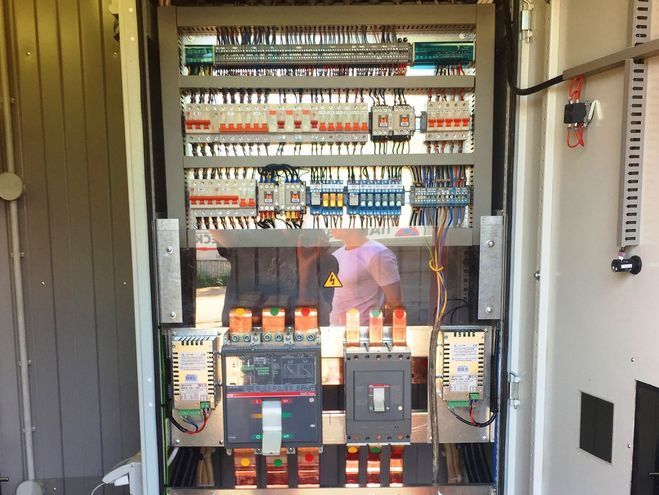

В энергоотсеке энергокомплекса БКЭМ «НОРД-1000/0,4-УХЛ1 смонтирован распределительный щит РЩ-0,4кВ в составе:

  • Шкаф напольного исполнения (1-2 секции) стальной, IP54 – 1компл;

  • Выключатель автоматический АВВ на токовую нагрузку 1250А – 1шт;

  • Выключатель автоматический АВВ на токовую нагрузку 630А – 1шт;

  • Цоколь 100мм, шины медные, шинодержатели, индикация на лицевой панели РЩ, метизы и прочее.


Электростанция изготовлена в климатическом исполнении УХЛ, категория размещения I в соответствии с ГОСТ 15150-69 и предназначена для эксплуатации при следующих значениях внешних воздействующих факторов:

  • температура окружающего воздуха от - 60°С до +40°С;

  • относительная влажность воздуха до 98% при температуре плюс 25°С;

  • запыленность воздуха до 0,01 г/м3;

  • воздействие атмосферных осадков: дождь, иней, снег, роса и т.д.


В дополнение к доставке оборудования нашей сервисной бригадой были произведены работы по шеф-монтажу, пусконаладке и обучению персонала заказчика по эксплуатации и обслуживанию оборудования
