Схемы подключения ДГУ к сети

Безопасность эксплуатации ДГУ в качестве резервного или аварийного источника электропитания напрямую зависит от того, насколько грамотно реализована схема подключения дизель-генератора к сети. На практике применяют решения решений, которые обеспечивают переход на автономное электроснабжение в ручном или автоматическом режиме.

Варианты схем подключения ДГУ

Если схема переключения между дизель-генераторами и центральной сетью разработана и собрана неправильно, возрастает риск подачи электроэнергии с обоих источников. Это приводит к выходу из строя не только ДГУ, но и потребителей, которые в текущий момент были подключены к сети.


В стандартные комплекты документации обычно входят электрические схемы дизель-генераторов и несколько вариантов подключения к сети. Но если отсутствует опыт в чтении подобной документации и навыки электромонтажа, то работы по этому направлению следует доверить специалисту.

Включение ДГУ в ручном режиме

В бытовых резервных и аварийных системах энергоснабжения в большинстве случаев реализован переход на автономный источник в ручном режиме. Самое простое решение, к которому прибегают, подключение установки к ближайшей доступной розетке, благодаря чему запитывается вся домовая сеть. Следует понимать, что такая схема управления ДГУ не считается наиболее эффективной, а в отдельных случаях она таит большую опасность. Это связано со следующими факторами:

  • Требуется обязательное отключение входных автоматов или выкручивание пробок, в противном случае при возобновлении центрального электроснабжения электроэнергия будет поступать из двух источников.

  • Через розетку, к которой подключена установка, проходит значительный ток при подсоединении нескольких потребителей, это вызывает ее выход из строя. В отдельных случаях возможно повреждение участков проводки, не рассчитанных на подобную нагрузку.

Более правильной считается схема подключения непосредственно в сеть после счетчика с установкой дополнительного автомата на выходе генератора. В этом случае при отключении централизованного электроснабжения отключается сетевой автомат, запускается ДГ, после чего подключается нагрузка. Но и в этом случае при нарушении очередности включения/отключения существует риск подачи питания с двух источников.


Поэтому для ручного запуска следует использовать схему с применением перекидного или спаренного рубильника с блокировкой или реверсивного переключателя. Конструкция этих устройств предотвращает одновременное подключение центрального и автономного источника электроснабжения. Благодаря этому и обеспечивается безопасность эксплуатации.

Подключение дизель-генератора с АВР

При ручном управлении приходится постоянно контролировать наличие тока в основной сети, чтобы вовремя отключить ДГУ. Поэтому более совершенным вариантом считается схема подключения дизель генератора с автозапуском. Автомат ввода резерва (АВР) мониторит состояние центральной сети. При его отключении осуществляется запуск дизель-генератора и при выходе на рабочий режим подключается нагрузка без участия обслуживающего персонала (человека).


Такая система получила распространение и в бытовых, и в промышленных сетях. Особенно интересна схема подключения ДГУ с АВР к ВРУ при наличии двух независимых основных вводов или при необходимости резервирования питания по группам потребителей:

  • В первом случае в дополнении к АВР «сеть–генератор» между основными вводами включается АВР «сеть­–сеть». Система работает по следующему принципу — при отключении первого ввода нагрузка переключается на второй. ДГУ запускается в работу только в том случае, когда отсутствует питание от обоих основных источников.

  • В целях экономии практикуют разделение потребителей по категориям важности. Выделятся оборудование, отключения которого от сети будет критичным. Такая группа устройств подключается к центральной сети с обеспечением резервирования при помощи ДГУ. При срабатывании АВР «сеть-генератор» происходит переключение нагрузки на автономный источник питания, остальное обслуживаемое оборудование отключается. Такой подход позволяет применять ДГУ меньшей мощности.

На текущий момент схемы подключения дизель-генераторов с АВР считаются наиболее безопасными и эффективными. Основной плюс такого решения — минимизация влияния человеческого фактора, все переключения осуществляются в автоматическом режиме, что снижает риск возможной ошибки.

Как подключить дизель генератор к трехфазной сети

Схема подключения ДГУ к шинам подстанции для обеспечения питания трехфазных потребителей также может отличаться. Она зависит от типа используемого АВР. Среди применяемых вариантов выделим:

  • При применении четырехполюсного АВР, осуществляющего переключение 3 фазных и нулевого кабеля, линии заводятся в устройство и подсоединяются к соответствующим шинам аппаратуры.

  • В трехполюсных АВР (наиболее распространенный вариант) фазные кабели подключаются к соответствующим шинам, о нулевой провод соединяется с общим нулем, его переключение не предусматривается.

  • Если АВР не укомплектован общей шиной для соединения нуля, то соединение этого проводника выполняется на аналогичном устройстве распределительного щита.

Такие решения используют для подключения трехфазных потребителей электрической энергии. Но во многих случаях трехфазная сеть используется для питания однофазных потребителей. Это позволяет распределить нагрузку по отдельным фазам. В такой ситуации допускается подключение однофазного дизель-генератора. Для этого при помощи перемычек на контакторе ДГУ распределяют ток на 3 фазы сети, никакого негативного воздействия на оборудование такой тип подключения не оказывает.

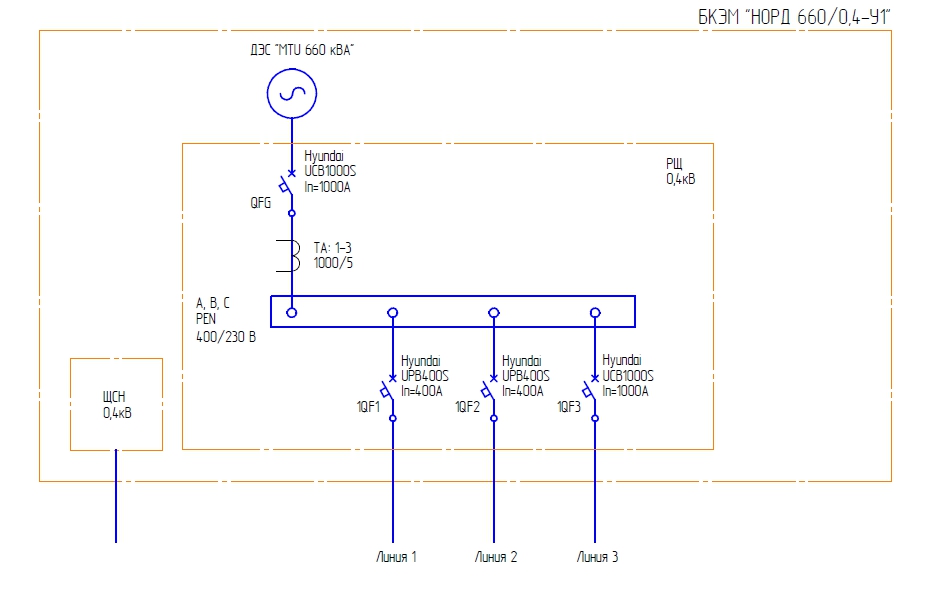

Электрическая схема ДЭС — подключение в разных режимах

В нормативных документах используют отличающиеся обозначения дизель-генератора на схеме. В большинстве случаев ДГУ представлен в виде окружности с размещенной внутри русской буквой «Г» или латинской «G» со значком переменного или постоянного тока.


Электрическая схема дизель-генератора позволит реализовать правильное подключение устройства к сети и нагрузке. На однолинейных изображают силовые линии, необходимые для соединения отдельных элементов.


Кроме обозначения ДГУ, на схеме отображены пульт управления установкой, АВР, коммутационная аппаратура обводного канала (байпаса), распределительный щит, к которому подключаются потребители.


Электрические схемы подключения ДЭС представлены в пакете эксплуатационной документации на каждую установку.

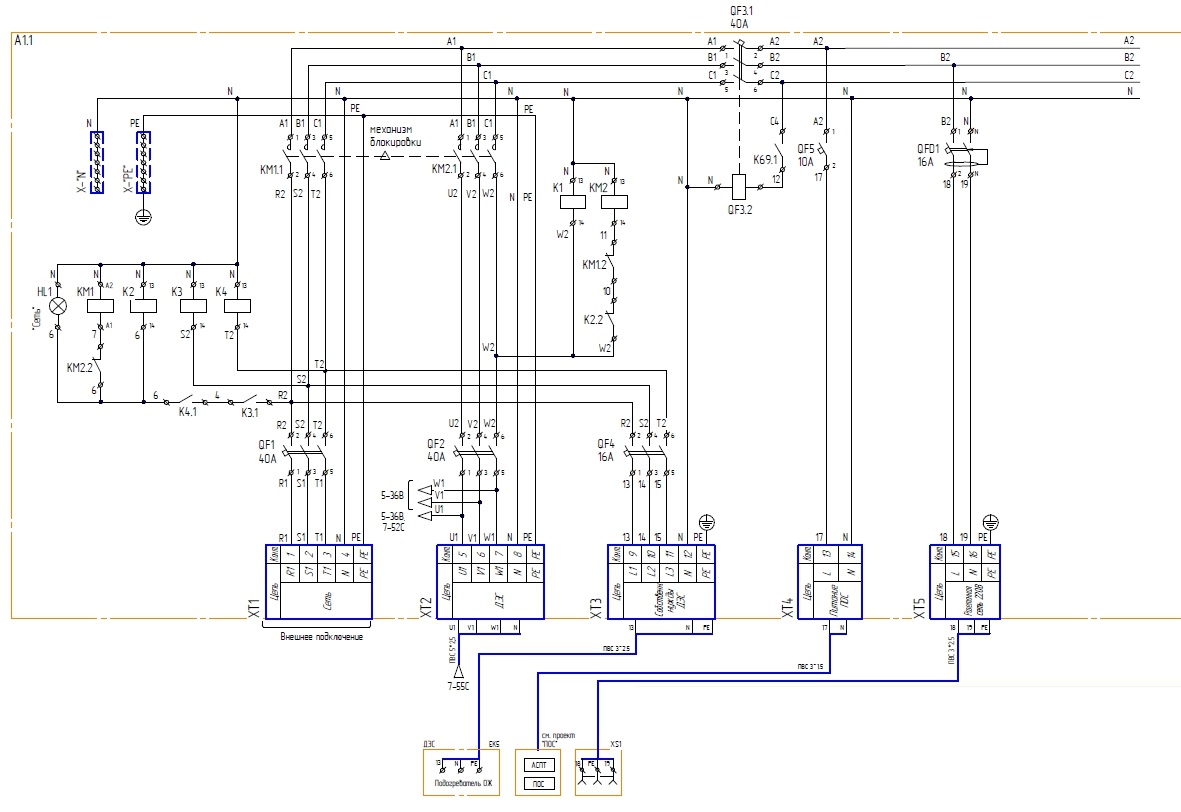

Принципиальная электрическая схема дизель-генератора

Принципиальная схема отличается большей информативностью. Она дает представление об отдельных элементах ДГУ — генератор и приборы контроля панели управления, зарядной системы, необходимой для поддержания АКБ, регуляторы и другие устройства, обеспечивающие работоспособность оборудования.


На схеме дополнительно дана информация о назначении отдельных контактов, что позволит избежать ошибок при подключении к сети и нагрузке. Кроме того, принципиальная схема дает представление о принципе работы оборудования. Она незаменима при выявлении неисправностей и ремонте электрической части генератора. Схема этого типа также представлена в технической документации на установку.
